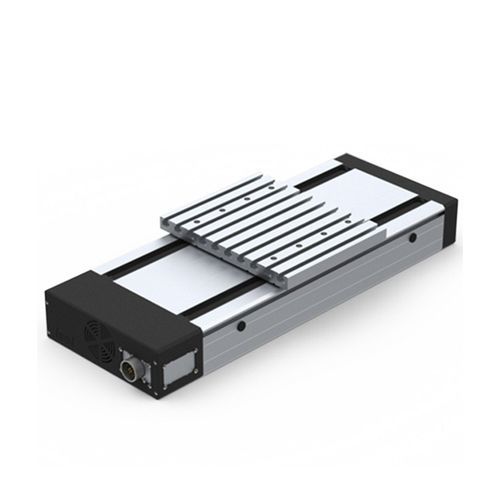

型材线性设备 Linear unit equipped with spindle drive LES 5

伺服电机式线性电机驱动精准

铝合金轴箱外形尺寸 W225 × H75 mm，自然阳极氧化处理 带 4 根直径 12 h6 的精密钢轴的线性装置，材料为 Cf53，硬度为 60 ± 2 HRC WS 5/70 铝轴滑轨，2 x WS 5/70（70 毫米长），可调无间隙，中央润滑系统 间距为 2.5 / 4 / 5 / 10 和 20 毫米的循环球驱动装置 带主轴驱动的 les 5 2 条轨道，宽 225 毫米，集成电机 特点 铝制轴箱型材，宽 225 × 高 75 毫米，自然阳极氧化处理 夹紧区域和型材底部铣平 4 根精密钢轴 Ø 12 h6，材料 Cf53，硬度 60 ± 2 HRC WS 5/70 铝轴滑轨，2 x WS 5/70（70 毫米长），可调无间隙，中央润滑系统 间距为 2.5 / 4 / 5 / 10 和 20 毫米的循环球驱动装置 轮廓密封采用耐摩擦唇形密封件 铸铝端板 带 2 个限位或基准开关，重复精度 ± 0.02 毫米 驱动装置中的密封角接触轴承 - 钢法兰 工艺行程 1 × WS 5 / 70 = 型材长度 (L1) - 150 mm 在 2 × WS 5 / 70 时 = 型材长度 (L1) - 280 mm 型材长度 (L1) 从 290 毫米到 3490 毫米，可提供 100 毫米光栅的型材长度！ 根据要求，最大长度可达 3490 毫米。 选项 黑色阳极氧化铝型材 电磁制动器 钢制滑轨 LS2（部件号 223007） 限位开关附件套件（参见附件） 可根据要求提供 长度测量系统 波纹管护罩盖
