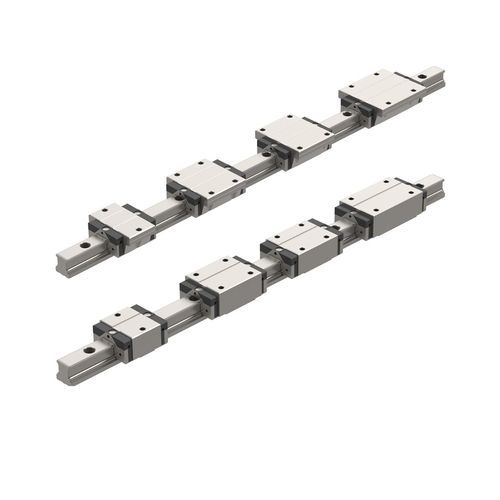

滑动线性导轨 Profile rail guide type PSF 15, 20, 25 and 30精准紧凑型钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 滑动
- 其他特性
- 精准, 紧凑型, 钢, 型材轨道用, 法兰凸缘
- 导轨长度
4,000 mm
(157.48 in)- 载荷
最少: 12.5 kN
最多: 38.5 kN
产品介绍
psf - 异型导轨和 pss - 异型轨道车
ARC = 紧凑型设计
HRC/ERC = 高大的设计
滑车宽度：F型法兰盘设计|M型块设计
滑块长度：S-短设计|N-正常设计|L-长设计
FS = 法兰盘，短设计
FN = 法兰，正常设计
FL = 法兰，长设计
MS = B块设计，短设计
MN = 块状设计，正常设计
ML = 块状设计，长设计
直线导轨被设计成有四个滚道的O型排列。精密钢球以45度的接触角传递引入力（见下图）。与X型排列相比，O型排列具有更高的抗扭刚度。
尽管空间有限，为了达到最佳的负载能力和刚度，使用了最大数量的钢球。因此，高静态和动态扭矩载荷是可能的。相同的额定载荷适用于所有的载荷方向，设计紧凑
---
