AGV定位解决方案 JACK-SLAM

用于自动叉车

概述
JACK-SLAM 是一款基于摄像头的室内视觉定位系统，可在不部署信标或修改场地的情况下，为机器人和移动资产提供实时 6 自由度位置（X、Y、Z、Rx、Ry、Rz）。它利用场所中已有的天然稳定特征，实现室内厘米级定位精度，适用于工业场景。

详细信息
JACK-SLAM 专注于定位（非路径规划）。它为导航栈、跟踪器和控制系统提供实时位姿信息，支持室内运动决策。系统提取并跟踪视觉特征，如角点、天花板构件、货架边缘和颜色变化，而非依赖外部安装的基础设施。

主要功能

• 兼容常见单目、立体和深度相机。

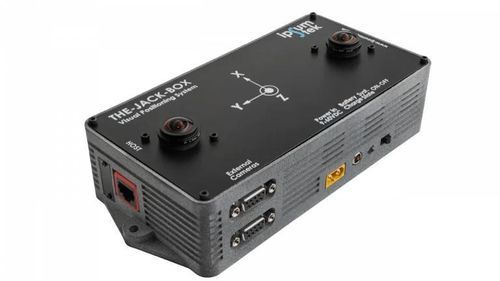

• 可作为 JACK-SLAM 软件提供，或以即插即用的 THE-JACK-BOX 硬件形式交付。
• 可与现有基于 LIDAR 的导航系统协同工作。
• 适用于机器人、AMR、AGV、叉车、清洁机和其他移动工业资产。

性能要点

• 位置更新率：最高 20 次结果/秒（20 Hz）。
• 6 自由度输出：X、Y、Z 位置以及 Rx、Ry、Rz 旋转。
• 室内定位精度：在典型条件下可达厘米级。
• THE-JACK-BOX 硬件：工作电压 9–60 VDC，可安装于多种移动平台。

优势

• 成本效益：利用现有摄像头输入，避免布署信标基础设施及其安装成本。
• 车队可扩展：地图和更新可在车队间共享，重访已知区域时可自动更新。
• 混合交通环境下鲁棒：在人、机器人和移动设备周围仍能保持定位能力。
• 跟踪模式：THE-JACK-BOX 可实时定位多台叉车或移动设备，支持路径优化并降低碰撞风险。
• 部署灵活：可选择硬件（THE-JACK-BOX）或将 JACK-SLAM 软件集成到嵌入式 Linux 系统中。
• 可定制接口：工程师可根据具体应用调整传感器、相机配置和软件行为。

工作原理
算法在每帧图像中检测并跟踪约 100–200 个特征点，通过这些点在帧间的运动计算携带摄像头设备的瞬时位姿。

• 依赖于天花板构件、角点、货架和颜色对比等稳定特征。
• 支持朝向天花板的相机安装以利用固定参考特征。
• 可在 LIDAR 可能被暂时遮挡的场景中工作。
• 通过回环闭合机制提升地图一致性。

技术规格

• 位置更新率：最高 20 次结果/秒（20 Hz）。
• 自由度：6 DOF（X、Y、Z、Rx、Ry、Rz）。
• 定位精度：室内厘米级精度。
• 特征跟踪：每帧约识别并跟踪 100–200 个点。
• 支持的相机输入：单目、立体和深度相机。
• 部署选项：软件许可证或 THE-JACK-BOX 硬件（即用型追踪器或嵌入式集成）。
• 电源（THE-JACK-BOX）：9–60 VDC。
• 典型使用场景：叉车、AGV、AMR、清洁机、无人机和服务机器人。
• 无需信标或场地改动，并设计为可补充现有导航栈（包括 LIDAR）。
