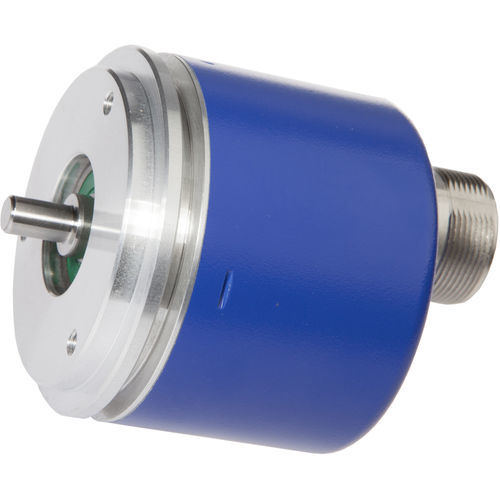

增量旋转编码器 VD580506
绝对光学机械

增量旋转编码器
增量旋转编码器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
增量, 绝对
所用技术
光学, 机械
机械特性
多圈
输出信号
数字输出式
电源电压
24Vdc, 15Vdc, 12Vdc, 5Vdc, 8Vdc, 9Vdc, 6Vdc
材质
铝制
保护水平
IP54
分辨率增量式编码器(脉冲/转)

200 unit

外壳直径

58 mm
(2.28 in)

轴直径

6 mm
(0.24 in)

长度

60 mm
(2.362 in)

转速

10,000 rpm
(62,832 rad.min-1)

输出频率

150 kHz

工艺温度

最少: -25 °C
(-13 °F)

最多: 85 °C
(185 °F)

产品介绍

编码器,铝制 编码器 - 增量式 旋转编码器是一种将旋转运动转换为数字输出信号的装置,可以在后续的评估电子装置上进行处理。我们所有的编码器都是根据光学扫描的原理来操作的。在设备内部有一个脉冲盘,上面有一个独特的(绝对的)或重复的(增量的)线型刻度,由光学系统扫描,这取决于编码器。编码器轴的转动导致脉冲盘的旋转,从而导致光学系统的相应采样信号。这最终由一个集成的电子装置在编码器特定的输出信号中实现(例如,多圈,RS422等)。为了在许多应用中进行专业安装,使用了轴联接器或用于安装支架或法兰的弹性底座。此外,编码器轴可以配备不同设计和尺寸的测量轮或小齿轮。典型的应用包括折弯机的角度测量、皮带系统的长度测量或卷绕系统的速度测量。 电气特性 空载电流 30mA 开关输出的类型 推挽式 短路保护 可编程 无 反向极性保护 有 机械特性 海绵材料 铝制 电缆进线 轴向

---

PDF产品目录

该产品还没有PDF产品手册

查看ipf electronic gmbh的所有产品目录
