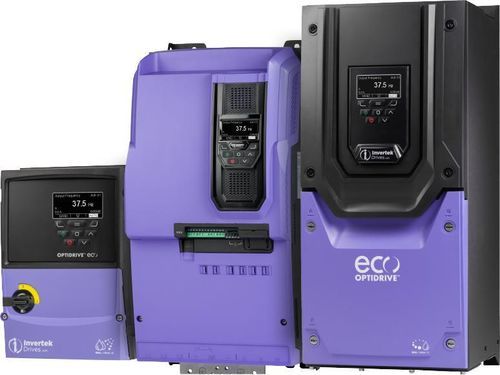

通风风扇变频器 Optidrive Eco™

泵用HVAC暖通空调系统PID控制器

概述
用于建筑HVAC中风机和泵控制的交流变频器。Optidrive Eco为特定应用设计的变频驱动器，旨在为商业和公共建筑中的空气处理单元、风机和泵提供节能控制。

高效空气处理
根据全天变化的需求优化气流和压差，减少不必要的能耗，降低运行成本和碳足迹。

楼梯间加压
在火灾情况下保持疏散通道内的近似压力（通常约50 Pa）。驱动器精确控制压力，以帮助保持疏散通道无烟并支持安全撤离。

排烟与火灾模式
支持专用的烟雾管理与排风系统。火灾模式功能在规定的最长时间内保持排烟系统运行，并可配置为双向风机运行以实现反向排烟（例如地下停车场）。

火灾优先（Fire Override）
可配置以在火灾优先条件下继续安全的排风与烟雾管理操作，根据安全策略在需要时维持排风。

冷水机组泵控制与多泵管理
为冷水机组、循环和冷却泵提供控制。双设定点控制允许在低需求期间将泵切换至较低设定点，并在需要时恢复全负荷运行。先进的Optiflow多泵管理允许通过RJ45补丁线将Duty/Standby或Duty/Assist/Standby配置联网，并作为单一受管控的泵组进行调试以实现自动切换。

HVAC系统控制
包含内置PID控制器，与HVAC和节能功能深度集成，便于操作和快速调试。在许多应用中可免除外部控制器的需求。

多风机运行
内置协调风机站控制，可在多风机或风机组应用中实现独立控制。

• 所有驱动器以变速运行以实现最大节能。
• 各风机/风机组之间实现等运行时间共享。
• 风机故障时系统自动重构。
• 单个驱动器断电时系统仍可继续运行。
• 通过标准RJ45补丁线在驱动器间共享通信和+24V控制电压。
• 为每个风机组提供独立的维护指示。
• 任何风机组可切换至手动（Hand）操作，返回自动（Auto）时将自动重新加入网络。
• 皮带驱动风机的场合，可为每台风机设置皮带断裂检测。
• 可选带锁定的主电源隔离开关以保障维护安全。
• 通过简单参数设置和智能驱动自配置完成驱动器配置。

效率优化
先进的优化功能将能耗与风机或泵负载匹配以确保高效运行。内置能耗计显示能耗并支持节能计算。共振回避功能可让驱动器跳过导致机械共振的频率。

内置睡眠模式与自动增压
睡眠模式在系统运行低效时禁用驱动器，需求增加时自动重新启用；自动增压周期可防止振荡并确保启停时压力可靠提升。

噪声降低
高开关频率选项（最高32 kHz）最小化电机噪声。跳频选择避免风道和管路中的机械共振。温控冷却风扇在低负载时降低驱动器噪声。

共振回避
可编程的跳频设置可避免有害的共振频率；在跳过共振频率时，驱动器仅在加速或减速过程中短暂通过该频率，而不是在该频率下连续运行。

皮带断裂检测
在整个速度范围内监测负载输出，并将其与已调试的正常工况比较，以检测皮带打滑或即将断裂的迹象，在完全失效前发出报警或警告。该功能亦可检测其他失载状况（联轴器断裂等）。

驱动器控制旁通
Optidrive Eco可在旁通电路中作为旁通控制器运行。旁通可由楼宇管理系统命令智能选择，或在驱动器跳闸时自动选择，以将服务中断降至最低。

手动 / 自动
允许在调试、系统检查或临时覆盖时选择手动控制。内置自动控制选择便于驱动器返回自动控制状态。

技术参数 / 规格

• 型号系列：Optidrive Eco™
• 应用：建筑HVAC服务 — 风机与泵
• 内置PID控制器以便HVAC集成
• 双设定点泵控制
• 先进Optiflow多泵管理（RJ45补丁线联网）
• 内置能耗计与能量优化
• 共振回避与跳频选择
• 内置睡眠模式与自动增压
• 高开关频率选择，最高32 kHz, 以实现安静的电机运行
• 皮带断裂/失载检测，带灵敏度调节
• 协同多风机控制，支持等运行时间共享与自动故障重构
• 通过RJ45在驱动器间共享通信与+24V控制电压
• 每个风机组的独立维护指示
• 可选带锁定的主电源隔离开关以安全维护
• 驱动器控制旁通功能
• 手动/自动选择，带自动返回Auto功能
