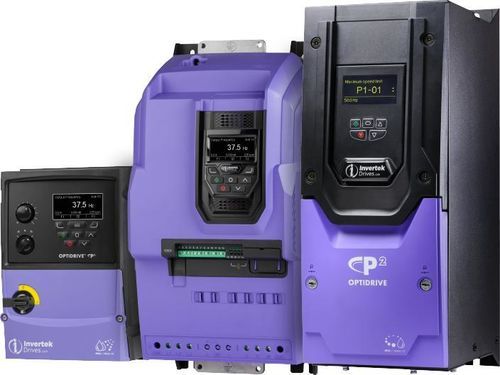

同步变速驱动器 Optidrive P2

无刷感应三相

概述
为重载工业应用设计的高性能变频器。提供灵活的安装与调试选项、集成保护功能以及面向现代电机类型和控制系统的连接能力。

关键性能

• 电源电压范围：200–600 V
• 输入相数：单相与三相
• 输出功率：0.75–250 kW（1–400 HP）
• 过载能力：60 秒 150%；4 秒 200%

主要特性

• 无传感器矢量控制 — 可从零速输出高达 200% 转矩，保证可靠起动并在各种负载条件下实现精确速度控制
• 永磁（PM）电机控制 — 支持永磁电机
• 内置 EMC 滤波器 — 内置滤波器可降低安装成本与时间
• 集成制动晶体管 — 减少外部组件，占用更少柜内空间
• 支持多类电机的无传感器矢量控制：
  • 感应电机（IM）
  • 永磁电机（PM）
  • 无刷直流电机（BLDC）
  • 同步磁阻电机（SynRM）
  • 线启动永磁电机（LSPM）
• 选件与软件 — 可选外置 EMC 滤波器、制动电阻、输入电抗器、输出滤波器及其他安装选项
• 兼容 Optistick Smart — 快速调试工具
• 板载现场总线：标准配备 Modbus RTU 与 CAN
• 连接性：支持蓝牙与 NFC，用于移动/远程调试

外壳选项

• IP20 — 面板/柜内安装的紧凑型外壳；功率范围覆盖至 250 kW/400 HP；工作温度高达 50°C；钥匙孔安装便于快速安装；具备快速连接端子、集成帮助卡及 DIN 导轨/钥匙孔安装选项等特点
• IP55 — 工业环境用的封闭型坚固外壳；工作温度范围 -10°C 至 50°C；提供标准的 60 秒 150% 过载能力
• IP66 / NEMA 4X 户外型 — 适合直接机体安装的聚碳酸酯户外外壳，防尘并可耐冲洗；电路板采用防护涂层，散热片耐腐蚀；洗涤/卫生应用采用散热片涂层作为标准；部分尺寸配备可插拔端子和模块

安全与控制亮点

• 安全断扭功能 Safe Torque Off（STO）— 可集成至机床安全电路，减少机械安全部件与柜体占用空间
• 集成简单 PLC 功能 — 可编程逻辑、比较器、定时器、数学函数及驱动专用功能；程序保护防止未授权拷贝；对驱动 I/O 实现全面控制
• 快速连接特性 — 5 mm 上升式夹紧端子带固定螺丝，以及相关外壳上便于接近的 EMC 断开结构

典型应用与优势

• 通用工业自动化、暖通空调（HVAC）、泵、输送、食品与饮料、冲洗环境及其他重载工艺
• 通过支持现代电机和先进控制算法提升能效与工艺控制

技术规格

• 型号系列：Optidrive P2
• 电源电压：200–600 V
• 输入相数：单相与三相
• 输出功率范围：0.75–250 kW（1–400 HP）
• 过载等级：60 s 时 150%；4 s 时 200%
• 电机控制：无传感器矢量控制、PM 电机控制；支持 IM、PM、BLDC、SynRM、LSPM
• 集成功能：内置 EMC 滤波器、集成制动晶体管、Safe Torque Off（STO）
• 连接性：板载 Modbus RTU 与 CAN；用于调试的蓝牙与 NFC
• 外壳等级：IP20（面板）、IP55（工业封闭）、IP66 / NEMA 4X（户外，防尘，冲洗就绪）
• 环境/机械：IP66 单元采用聚碳酸酯、PCB 采用避膜涂层且散热片涂层以适应冲洗/卫生应用
• 安装辅助：快速连接端子、钥匙孔安装、可插拔模块/端子、集成电缆管理、多语言 TFT 显示与手动/自动键盘选项
