同步变频器

无刷感应三相

概述
为 BLDC 旋转式和涡旋（scroll）压缩机设计的变频器，提供四种机型尺寸，最大支持 75 A。适用于制冷、热泵和 HVAC 压缩机驱动应用。

驱动器概况
供电电压：200 – 480 V
供电相数：单相及三相输入
输出功率：1.5 – 40 kW / 2 – 50 HP

电机控制

• 适用于所有电机类型的无传感器矢量控制
• 兼容电机类型：IM（感应电机）IE2、IE3、IE4 & IE5；AC 永久磁铁（PM）；无刷直流电机（BLDC）；同步电抗电机（SynRM）；线启动永磁（LSPM）

特性与功能

• 先进的电机控制， 为 IE2–IE5 电机提供精确且可靠的控制
• 多种安装选项：穿面板安装（Through-panel）、背板安装（Back-plate）、冷板安装（Cold-plate，小型面板适用）
• 驱动器周围仅需 78 mm 空间（适用于紧凑面板）
• 在无外部设备情况下符合 EN 61000-3-2 / EN 61000-3-12
• 工作环境温度范围：-20°C 至 +60°C
• 开放连接性：Modbus RTU（RS485）通过可插拔螺丝端子；可插拔端子简化安装与维护
• 端子控制：数字输入 – 启动/停止；模拟输入 – 速度参考 / PI 反馈；继电器输出 – 状态指示
• 远程键盘选项：Optipad（多语言）
• 参数传输与配置：Optistick Smart
• Safe Torque Off（STO）功能 – SIL 3
• 编程时无需拆卸前盖（提高可靠性）

合规与认证

• 低次谐波符合 EN 61000-3-2（单相输入驱动器）和 EN 61000-3-12（三相输入驱动器）
• 全球合规：cUL UL 61800-5-1；STO - SIL 3 TUV Rheinland；EMC - EN 61800-3（C1 合规）；Harmonics EN 61000-3-2 / EN 61000-3-1

应用与行业

• 为压缩机和热泵驱动应用设计
• 服务行业包括制冷及相关的 HVAC/压缩机应用

技术参数 / 规格

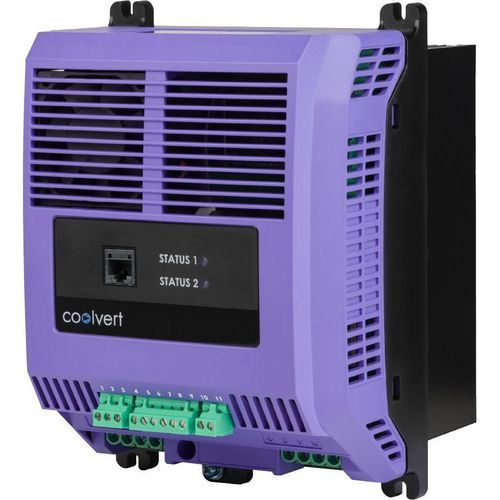

• 产品名称 / 系列：Optidrive Coolvert
• 供电电压：200 – 480 V
• 供电相数：单相及三相输入
• 输出功率范围：1.5 – 40 kW（2 – 50 HP）
• 可用机型尺寸：4 种机型，最高 75 安培
• 电机控制：无传感器矢量控制；兼容 IM、PM、BLDC、SynRM、LSPM
• 安装方式：Through-panel、Back-plate、Cold-plate（提供 cold-plate 版本）
• 间隙：驱动器周围需 78 mm 空间
• 工作温度：-20°C 至 +60°C
• 连接性：Modbus RTU（RS485）通过可插拔螺丝端子；模拟与数字 I/O；继电器输出
• 安全：STO（Safe Torque Off）– SIL 3
• 安装与维护：可插拔端子；编程无需拆卸前盖
• 合规：EN 61000-3-2 / EN 61000-3-12；EN 61800-3（C1）；UL 61800-5-1；TUV Rheinland STO SIL 3；Harmonics EN 61000-3-2 / EN 61000-3-1
• 制造：在英国设计并制造
• 保修：Optidrives 最长可享 5 年保修（如所示）
