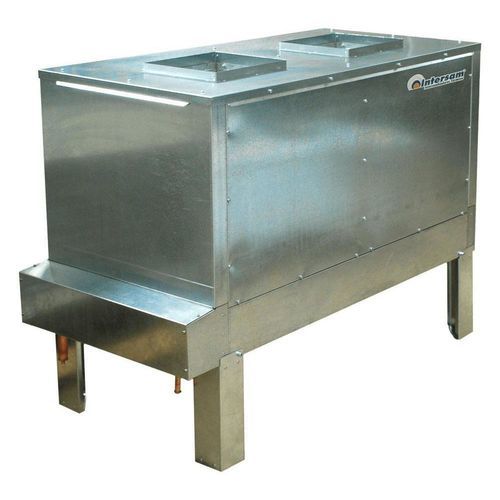

离心通风风扇冷凝器 ICC e ICCI

铜商用工业

应用与型号
这些离心式直联冷凝器适用于室外、地下室或需要支持管道压降的机房内安装。Intersam 提供 ICC 和 ICCI 系列。每个系列内根据管道数量和特性有不同机型。模块化结构使设备可按安装需求定制，并可实现多方向出风。

设计与模块化
外部结构采用每个风机独立的镀锌钢板模块，形成紧凑且刚性高的整体，有助于降低振动。所有部件和面板可拆卸，便于电机维护。出风口可配置，设备可通过锚固支架垂直或水平安装。

冷凝器盘管与机架
冷凝盘管采用1/2 in 铜管配波纹铝翅片，翅片间距2.1 mm。盘管插入机架内部，使设备紧凑且坚固。机架由镀锌钢板制成并配有保护套圈。铜制集管配有充注/检修阀，确保无泄漏安装。

风机与电机
风机为双进气口离心式，转子轴上采用直驱电机。商用系列（ICC）为直驱；工业系列（ICCI）为皮带轮传动。电机可选单相220 V / 50 Hz 或三相230–400 V / 50 Hz。整机安装在带防振系统的底座上。电机接至防水总接线盒，防护等级达到 IP-55。

环境与制冷剂
设备兼容环保型制冷剂。制造过程中采用材料回收及资源（用水、用油、能源）消耗控制等措施，以降低环境影响。

特性 / 技术参数

• 系列：ICC 和 ICCI
• 应用：室外、地下室或机房安装
• 类型：离心式直联冷凝器
• 冷凝盘管：1/2 in 铜管配波纹铝翅片
• 翅片间距：2.1 mm
• 机架：镀锌钢板，每风机独立模块
• 铜集管带充注/检修阀，确保无泄漏安装
• 盘管内置机架，设备紧凑坚固
• 风机：双进气口离心式
• 传动：直驱（ICC 商用）/ 皮带轮（ICCI 工业）
• 电机选项：单相 220 V / 50 Hz 或三相 230–400 V / 50 Hz
• 安装：通过锚固支架垂直或水平安装
• 带防振安装及符合 IP-55 的防水接线盒
• 部件和面板可拆卸以便于维护
