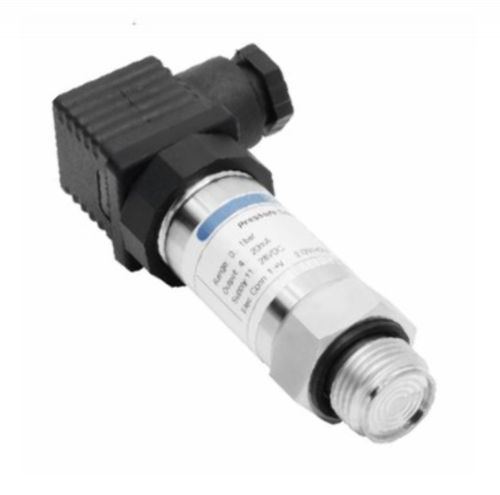

相对压力变送器 CP02

绝对压阻隔膜

产品说明
工业用压力变送器 CP02，提供绝对压、表压和封闭表压版本。用于 -1…0 bar 至 0…1000 bar 的压力测量。模拟信号输出，适用于具有保护外壳（IP65）的工业应用。

主要特性

• 测量范围：-1 至 0 bar … 0 至 1000 bar
• 压力类型：表压、封闭表压、绝对压
• 工艺接口：M20x1.5 公制螺纹（可按需提供其他接口）
• 非线性：满量程（FS）0.5%
• 外壳防护：IP65

性能与环境

• 误差与漂移：
  • 零点温漂：≤ ±0.05% FS/°C（≤1 bar）；≤ ±0.03% FS/°C（>1 bar）
• • 跨度温漂：≤ ±0.05% FS/°C（≤1 bar）；≤ ±0.03% FS/°C（>1 bar）
• • 长期稳定性：最大 ±0.3% FS/年
• 温度：
  • 工作温度：-30 °C 至 80 °C；可选项：-10 °C 至 60 °C（Exia）；-20 °C 至 60 °C（Exd）；-10 °C 至 70 °C（电缆）
• • 存储温度：-40 °C 至 120 °C；电缆版本：-20 °C 至 85 °C
• • 温度补偿范围：0 °C 至 50 °C

电源与输出

• 电源：11–28 V DC（2 线 4–20 mA 版本），11–28 V DC（3 线 0–5 V、1–5 V、0–10 V 版本），或 3.3 V / 5 V DC 用于特定信号
• 可选输出信号：4–20 mA（2 线）；0–5 V、1–5 V、0–10 V（3 线）；0.5–2.5 V 或 0.5–4.5 V（3 线，选项）
• 负载：≤ (U-11) / 0.02 Ω（2 线）；≥ 10 kΩ（3 线）
• 电气输出：DIN43650 接头或电缆（1.5 m）

备注
可选提供校准证书（CP02 可选 COFRAC 校准证书）。
