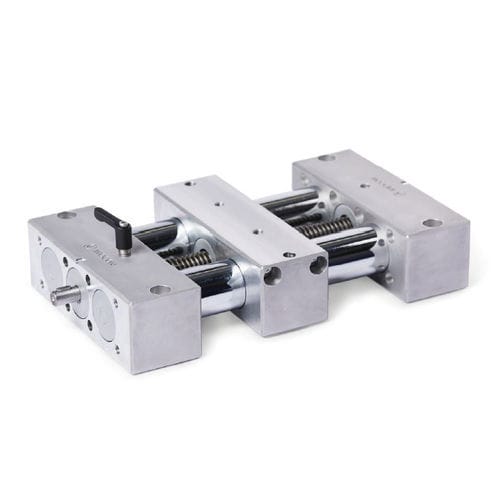

双管式线性轴 PD1E series

手动铝制精准

精密双管直线运动装置 PD1E 的圆形导轨既可以是管状，也可以是实心轴状。它们由镀铬钢、镀硬铬钢或抛光不锈钢制成。铝制端件将管状或实心轴连接起来，并与导轨元件一起构成精确的直线导轨。居中的连续主轴两侧带有梯形螺纹或细螺纹和滚珠轴承。通过集成的主轴螺母，单个导向元件可沿主轴螺纹线性移动。单个导轨元件具有滑动导轨或滚柱导轨。 双管线性单元具有较高的扭转刚度，可承受较大的重量和扭矩。根据需要，需要移动的部件被固定在导轨元件上，或者导轨元件本身被安装在使用地点，从而使整个线性单元一起移动。 表中列出了辅助部件，在选择线性单元时已将其考虑在内。例如，这可确保轴颈 z1 和 z2 的长度正确，以便安装附件。线性单元不包括附件。 符合 RoHS 规范的产品
