圆形管件 DGK series十字型方形铝制
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 结构
- 圆形, 十字型, 方形
- 材料
- 铝制, 不锈钢
- 其他特性
- 回转轴承
- 直径
最少: 8 mm
(0.315 in)最多: 20 mm
(0.787 in)
产品介绍

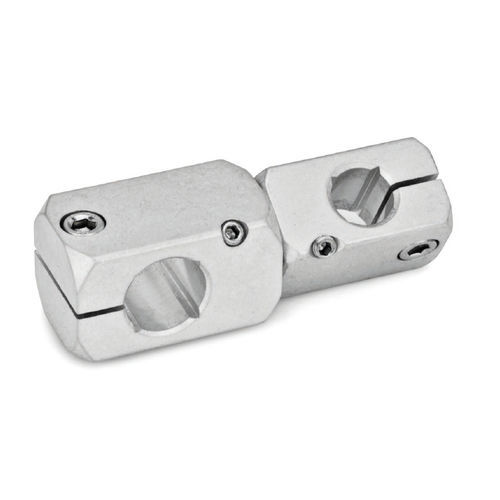

旋转十字夹具 DGK 由拉伸铝型材制成，夹紧点采用切削方法加工成狭缝。
夹紧点孔在平面上偏移布置，可使用楔紧螺钉以任意角度夹紧到居中的连接螺栓上。通过附加的方形孔，可安装圆形或方形截面的杆和管。
在夹紧时，DIN 912-A2-70 不锈钢内六角螺钉与夹紧螺纹相结合，减小了夹紧点的内孔截面。对于常规的免工具夹紧，可调节手柄套件（HK）可作为附件提供。
根据要求
特殊直径的夹紧点
带六角头螺钉的螺钉点
表面阳极氧化处理
---
