转角管件 ES series

铝铸铁可调节

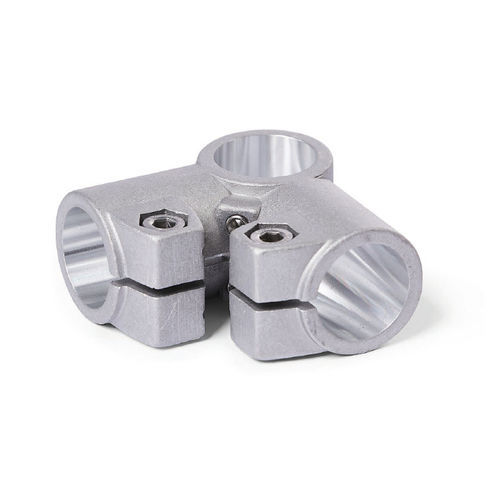

角夹钳 ES 由压铸铝制成，其圆柱形夹紧点是通过切削方法加工而成的。两个夹紧点的横截面有缝隙，一个没有夹紧缝隙。 所有夹紧点的孔都互成 90° 角。有缝孔位于一个平面内，而无夹紧缝的孔横截面与该平面垂直。所有镗孔均采用典型的结构管，在整个横截面上具有完全的表面接触。 在螺钉点，内六角螺钉或可调夹紧杆可减小狭缝孔的横截面。带杯形点的胀紧螺钉径向作用于镗孔横截面，进行无夹紧缝夹紧。夹紧管上的中心孔可以防止出现压力点，实现精确定位。 夹紧杆用于重复夹紧，无需工具。夹紧杆的代号为 HSK，可单独使用，也有其他设计。与使用工具操作的内六角螺丝相比，由于夹紧杆长度较短，因此夹紧力较小。
