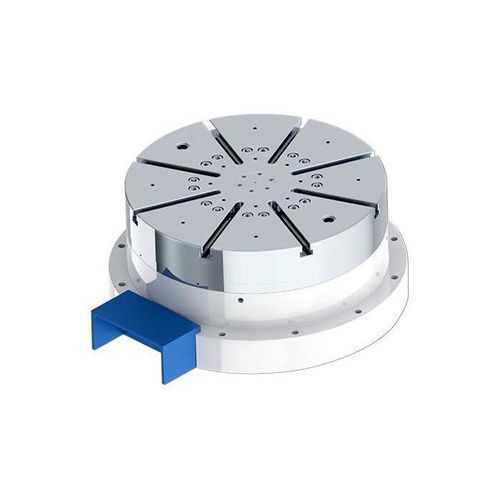

电机驱动回转工作台 SDD-465-75-2.2

卧式立式紧凑型

概述
SDD 系列的单轴水平和垂直回转台采用无间隙的转矩电机与优化的轴承结构相结合。电机外壳和定位系统按高精度及长寿命要求设计与制造。创新的夹紧结构实现紧凑布局，并在响应速度和刚性方面优于传统盘式制动方案。

主要特性

• 无间隙直驱转矩电机
• 在高载荷和长时间运行下保持稳定转矩
• 快速且动态的响应，适用于自动化加工任务
• 运转平稳、噪音低、使用寿命长

可用型号（表格）
图片 | 最高转速 [rpm] | 最大转矩 [Nm] | 功率 S1 [kW] | 直径 [mm] | 中心高度 [mm] | 最大承载 [kg] | 集成系统 | 型号 | 下载 PDF
SDD-465-75-2.2-1.png | 75 | 859,5 | 2,2 | 465 | / | 1000 | Siemens | SDD-465-75-2.2 | SDD-465-75-2.2.pdf
SDD-465-75-2.2-2.png | 200 | 748 | 5,3 | 255 | 160 | 120 | Fanuc | SDD-255-200-5.3 | SDD-235-200-5.3.pdf
SDD-180-250-1.35A.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Fanuc | SDD-180-250-1.35A | SDD-180-250-1.35A.pdf
SDD-180-250-1.35B.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Siemens | SDD-180-250-1.35B | SDD-180-250-1.35B.pdf
SDD-180-250-1.35C.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Mitsubishi | SDD-180-250-1.35C | SDD-180-250-1.35C.pdf
SDD-125-400-0.42.png | 400 | 112,8 | 0,42 | 125 | 110 | 30 | Fanuc, Mitsubishi, Siemens | SDD-125-400-0.42 | SDD-125-400-0.42.pdf

技术规格

• 产品系列：Single Axis Direct Drive Series (SDD)
• 驱动类型：转矩电机（直驱），无间隙
• 设计：具有创新夹紧结构的水平和垂直回转台
• 主要属性：高定位精度、高稳定性、快速响应、节能运行、长寿命
• 代表性数据：见上表（最高转速、最大转矩、功率 S1、直径、中心高度、最大承载、集成系统）
• 典型集成控制器：Siemens、Fanuc、Mitsubishi（视型号而定）
• 最大承载示例：最高可达 1000 kg（SDD-465-75-2.2）
