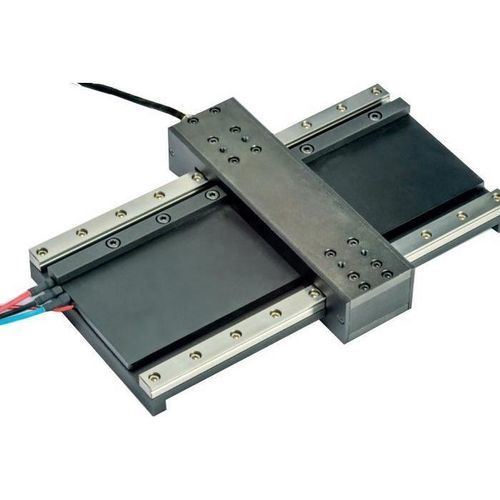

直流线性电机 LM Series

铁芯无芯48V

产品概述
INFRANOR 线性电机为直驱执行器，针对高动态响应和高精度设计。提供无芯（U 型）和有芯（铁芯）两种型号，具备快速加速、高峰值速度和宽范围推力，适用于超精密加工、晶圆处理及高速工业自动化等场景。

可用系列（汇总表）
属性 | 产品 | 冷却 | 推力 [N]（峰值 / 连续） | 峰值速度 [m/s] | 精度（双向可重复性 [µm]） | 防护等级 | 名称
CORELESS 无芯线性电机 - U 型 — 零齿槽转矩，适用于最高动态响应和极致精度。 | image: lm-series.png | 空冷 | 最高600 / 最高100 | 最高5 | 最小+0.2 | 标准 | LM 系列
DLMU 系列 — 无芯变体，可实现非常高的峰值推力。 | image: ld-series.png | 空冷 | 最高16,200 / 最高2,340 | 最高6 | 最小+1 | 标准 | DLMU 系列
铁芯线性电机 — 提供大推力、加速度和速度以实现强劲运动（DLMF‑W 可选水/油冷却）。 | image: ls-w-series.png | 水/油冷却 | 最高14,700 / 最高6,490 | 最高6 | 最小+2 | IP65 | DLMF‑W 系列
DLMF（风冷铁芯）— 紧凑型铁芯选项。 | image: ls-series.png | 空冷 | 最高3,333 / 最高1,200 | 最高6 | 最小+2 | 标准 | DLMF 系列
线性电机模块 — 长行程、高刚性与高载荷比，便于安装。 | image: ls-m-series.png | 空冷 | 最高1,859 / 最高707 | 最高6 | 最小+3 | 标准 | HZM 系列

应用

• 高端 CNC 机床与超精密加工
• 晶圆加工与半导体搬运
• 需要高平移速度和大推力的工业自动化

特性 / 技术规格

• 驱动类型：直驱线性电机（U 型无芯与铁芯可选）
• 高动态性能：适用于快速加速和高峰值速度（典型峰值速度视系列可达 6 m/s）
• 推力范围：从较小的连续/峰值推力（例如 LM 系列：连续最高 100 N / 峰值最高 600 N）到非常高的推力（例如 DLMU 系列峰值最高 16,200 N；DLMF‑W 峰值最高 14,700 N）
• 冷却选项：风冷（多数系列）、水/油冷（DLMF‑W 系列）
• 精度（双向可重复性）：最低可达 +0.2 µm（无芯 LM 系列）；其他系列根据型号可达 +1 µm、+2 µm 或 +3 µm
• 防护等级：标准或水/油冷却型号为 IP65
• 模块：提供用于长行程的模块（HZM 系列），具备高刚性与高载荷比
