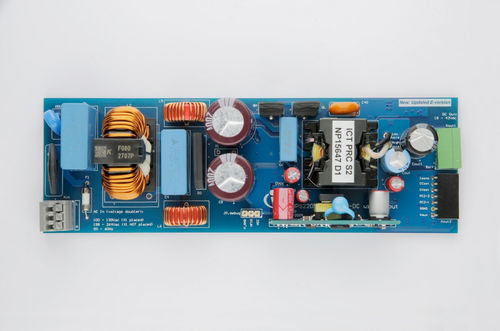

工业整流器 REF_XDPS2201E_170W_BPA

该参考设计采用 XPDS2201E HFB 控制器，具有扩展功能集，可为电动自行车和电动工具充电器提供广泛的输入设计。 该转换器的峰值效率高达 95%，两个控制输入可定义恒流 (CC) 和恒压 (CV) 调节环路的设定点。因此，它非常适合在电池充电应用中与安全开关和充电控制器结合使用。电压倍增器确保了可配置的宽输入范围，以覆盖全球不同的住宅电压。 功能概述 用于电池充电器的混合反激式拓扑结构 宽输出电压范围（18 - 42 V 170 瓦输出功率 可选配辅助电源 用于 CC 和 CV 调节的控制接口 优点 满载时效率高达 95 通过输入电压倍增器优化成本 利用工具和指南简化设计 组件清单： XDPS2201E IPA60R280P7S BSC160N15NS5 BSS169 应用 电池充电器 充电式电动工具和户外电动设备 轻型电动汽车 (LEV)
