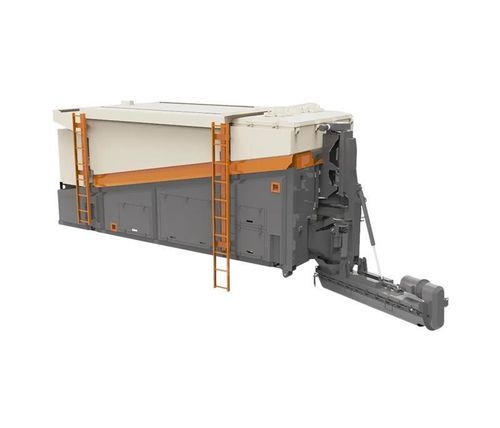

移动式混凝土搅拌站 IBS G60

连续自动紧凑型

基本信息
IBS G60 是一款重力计量移动混合设备，用于现场生产混凝土、冷拌沥青及其他水泥基混合料。该装置配备两台骨料料斗、一个3 m³水泥罐、一个水箱，以及可选的1或2个添加剂罐。紧凑的移动化设计支持安装在卡车或铁路车辆上，便于现场部署。

适用与产出

• 可生产：
• 混凝土
• 冷拌沥青
• 冷再生沥青
• 水泥基混合料
• 土壤稳定化
• Econcrete
• Ecoflooring

基本配置
基本配置覆盖混凝土及类似混合料生产所需的核心功能。

• 骨料配料与计量
• 水泥配料与计量
• 供水与计量
• 混合单元
• 控制系统

可选项
可选项用于扩展功能：

• 添加剂罐及投加系统
• 冷拌沥青用沥青乳液投加系统
• 水泥投加蝶阀
• 骨料料斗覆盖罩
• 混合器定位液压系统
• 集中润滑系统
• 柴油发电机组
• 混合器变速（变频器）
• 用于生产报表的打印机
• 手机/平板操作界面
• 远程控制与数据监控

混合单元
设备配备3.0 m 长混合器，原料在混合器入口处加入以保证充分混合时间。螺旋传动与叶片实现连续稳定混合。底部可拆卸橡胶包边便于清洗。混合器安装在液压支撑上以便检修；关键部件可实现集中润滑。

水泥计量
水泥子系统由一个放置在四个称重传感器上的3 m³罐体和一台由无刷同步电机与减速器驱动的螺旋给料器组成，可实现实时精确计量。螺旋出口处配置自动蝶阀以防止停机时受潮或泄漏。螺旋可拆卸便于维护。

骨料计量
骨料计量系统由两台5 m³料斗（每台置于四个称重传感器上）及两条输送带组成，用于向混合器输送骨料。输送与水泥计量驱动采用无刷同步电机以实现精确控制。输送轴承接入集中润滑系统，输送带可分离便于维护。

供水系统
供水子系统包括泵、不锈钢水箱、管路与流量计以实现受控精确給水。管路可拆卸以便维护；材料选型考虑现场耐用性。

控制系统
控制系统基于 PLC SIMATIC S7，采用 Siemens 组件。电气柜按 IP65 制造，电缆具有电磁屏蔽。所有配料在闭环控制下运行。友好的 HMI 提供配方、参数、诊断与生产数据的访问。

机器部件 / 可选设备（概述）

• 添加剂：1 或 2 个添加剂投加子系统，含储罐、泵、流量传感器与管路
• 沥青：带加热泵及流量/温度传感器的沥青乳液投加系统
• 阀门：用于水泥料斗的电动蝶阀
• 篷布：用于恶劣天气保护的覆盖罩
• 液压：含缸体与动力单元的混合器定位液压系统
• 润滑：集中润滑系统（LINCOLN）选项
• 发电机：约36 kW 柴油发电机选件
• 混合器速度控制：变频器可选
• 打印机：用于生产记录的热敏打印机
• 远程访问：手机/平板界面与安全远程监控

技术规格

• 混合器长度：3.0 m
• 混合器设计：螺旋传动与叶片；可拆卸橡胶包边；可选集中润滑
• 水泥罐容积：3 m³
• 水泥计量：螺旋给料器，配无刷同步电机与减速器；称重传感器；蝶阀可选
• 骨料料斗：两台5 m³ 料斗；每台设4个称重传感器
• 骨料输送：两条皮带输送机；同步电机驱动；轴承接入集中润滑
• 供水：泵、不锈钢水箱/管路、流量计
• 添加剂：可选1或2个投加罐，配泵与流量传感器
• 控制：PLC SIMATIC S7、Siemens 组件、HMI、闭环配料控制
• 电气柜：IP65；屏蔽电缆
• 可选动力：柴油发电机（约36 kW）
• 为卡车或铁路移动使用设计；结构紧凑
