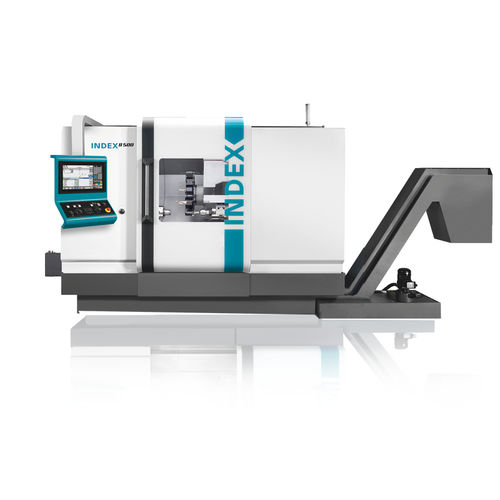

CNC数控车削机床 B500双轴3轴刚性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 双轴, 3轴
- 结构
- 刚性, 通用
- 主轴头
- VDI 40
- 工具数量
- 12工具
- 传动系统
- 带式加力
- 性能
- 精准, 大功率
- 其他特性
- Y轴
- 直径
250 mm, 400 mm
(9.84 in, 15.75 in)- 旋转速度
3,150 rpm
(19,792.034 rad.min-1)- 零件长度
750 mm, 1,200 mm
(30 in, 47 in)- 舵机通道
82 mm, 102 mm
(3 in, 4 in)- 行程X
360 mm
(14 in)- Z轴
750 mm
(30 in)- 快进Z
8,500 mm/min
(6 in/s)- 标准功率
10 kW, 15 kW, 20.5 kW, 30 kW
(13.6 hp, 20.4 hp, 27.9 hp, 40.8 hp)- 最大扭矩
136 Nm, 204 Nm, 622 Nm, 910 Nm
(100 ft.lb, 150 ft.lb, 459 ft.lb, 671 ft.lb)- 整体长度
3,252 mm
(128 in)- 整体宽度
1,900 mm
(75 in)- 总高度
2,290 mm
(90 in)- 重量
9,850 kg
(21,716 lb)
产品介绍
加工区域方案结构清晰，且符合人体工程学要求
刚性矿物铸件床身采用45°整体结构，为高精度提供保障
工作主轴采用皮带驱动，扭矩高
正交直线Y轴满足高精度需求
数控尾座，具有伺服控制的坐标轴
Siemens 840D sl已经包含：iXpanel - i4.0 ready 及18.5"触摸屏
模块化机床设计
INDEX B500是对现有加工解决方案进一步开发所获得的成果。此新型通用车床应用灵活，具有个性化装备，不仅可用于单件和小批量制造，而且也能用于大批量生产。在无数设计细节中都充分体现出了数十年所积累的专业技能，如：在主主轴上方的面板上有一个开口，确保使用长镗杆时不会发生碰撞。
操作方式符合人体工程学要求
加工空间大，确保在为INDEX B400调试时具有最佳通行方便性。可以很方便地接触到主主轴和刀塔，从而确保上料和调试迅速灵活。精心设计的加工区具有倾斜的光滑盖板，从而能便于排屑，防止切屑积聚。
调试便捷
至加工区的通行非常方便
排屑状况出色
W形齿
受专利保护的INDEX W形齿确保实现很高的换刀重复精度。
调整时间/装备时间短
通过长固定槽实现很高的更换精度
延长刀片使用寿命
兼容其他VDI刀座
适用固定刀具和动力刀具
可加工零件范围广
使用B500通用车床可加工直径不超过82毫米的棒料以及直径不超过315毫米的卡盘装夹工件。
