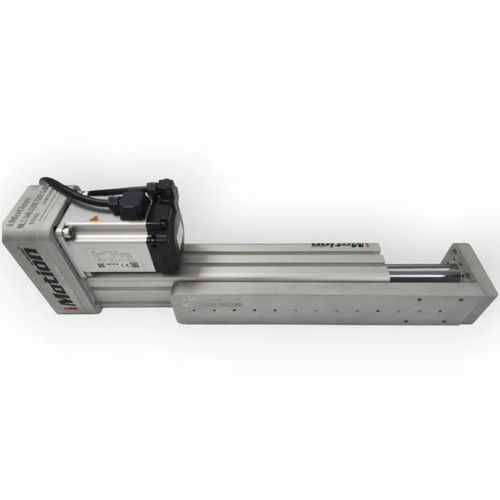

电动葫芦小车 NLC 40

线性

概述
NLC 40 将电动缸与线性导轨机构集成在同一机体中。其移动工作台允许直接安装负载，同时提供受控的直线运动、稳定的导向以及紧凑的机器布局。

关键标语
精确运动。均衡负载导向。

主要特点

• 集成线性导轨，减少对外部导轨的需求。
• 移动安装台可实现负载的直接且可靠安装。
• 滚珠丝杠驱动（12×5），实现受控且可重复的直线运动。
• 紧凑机身（规格40），适用于紧凑型机械。
• 防旋转结构，限制移动部件绕轴的非期望旋转。
• 兼容伺服电机，便于驱动集成。

产品设计与优势
移动工作台与线性导轨构成一体化机械结构，有助于保护驱动机构免受横向力的影响，并通过无需另行设计和对准外部导轨来简化机器布局。

NLC 40 的区别 — 气缸与导轨一体化
NLC 40 在全行程内引导负载，使原本需要独立气缸、导轨和安装件的装配可以简化为紧凑的机器模块。与标准电动缸相比，NLC 40 提供：

• 更少的安装与对准工作
• 更可控的载荷传递
• 更紧凑的机器布局

设计注意事项
正确选型需评估完整的运动曲线。导轨承载能力取决于行程、安装方向（水平或垂直）、动态载荷与循环时间，以及负载中心到导轨轴的距离。

应用

• 拾取与放置系统
• 装配自动化
• 部件传输
• 测试与检测工位
• 定量/点胶系统
• 垂直提升模块
• 包装机械
• 紧凑型 OEM 机械

技术表（NLC 40 一般数据）
Model : NLC 40
机身规格 : 40
驱动系统 : 滚珠丝杠
导向系统 : 集成线性导轨
负载安装 : 移动工作台
电机类型 : 兼容伺服电机
安装方向 : 根据应用可水平或垂直安装
丝杠尺寸 : 12×5
标准最大行程 : 300 mm
重复定位精度 : 0.03 mm

常见问题

• 什么是导向电动缸？ 将电动直线驱动与集成线性导轨机构组合在同一机体内，用于在同一机体中引导负载的执行器。
• NLC 40 与标准电动缸有什么不同？ NLC 40 集成了移动安装台和线性导轨，可引导负载并防止旋转，从而减少对外部独立导轨的需求。
• 如何确定线性导轨的承载能力？ 选型需同时考虑行程、安装方向、加速度、循环和负载中心到导轨轴的距离。
