气动阀门 LST

液压电动用于水

概述
LST（Longer Serviceable Trim）是一种升级型阀芯，旨在在低流量条件下降低空化和侵蚀，延长部件寿命并提高液体工况控制阀的控制性能。

主要优势

• 在低流量条件下将阀芯使用寿命延长最多四倍
• 减少空化损伤以保护阀座表面
• 在关键应用中改善控制稳定性和调节比

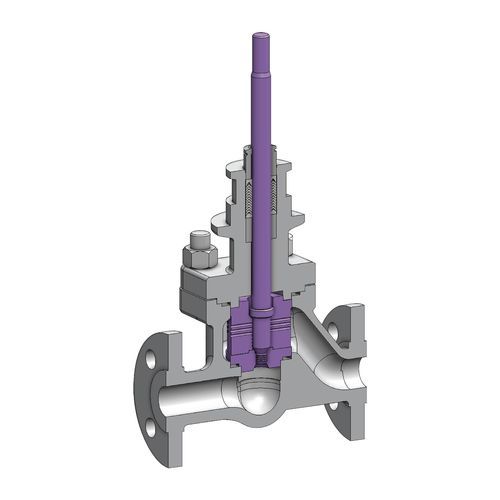

Longer Serviceable Trim（LST）— 概要
IMI CCI 的 LST 是针对在其预期范围内或以下运行的 840 系列和 860 系列控制阀的改装解决方案。传统阀芯在低开度运行时可能在阀座处集中高速流动和空化，导致加速磨损、泄漏和可靠性降低。LST 控制阀内压降发生位置并集成受控流动特性，以在低开度时保持稳定控制并保护关键部件，从而在液体工况下提高性能并延长使用寿命。

问题发生位置
在低流量时，阀门的设计通道关闭，控制转移到阀芯与阀笼之间的间隙。这会集中能量并在阀座处直接产生空化，加速侵蚀并降低控制性能。

LST 的改动
LST 将压降从阀座处重新分配，并在阀芯内引入管理流速和流动的结构。其结果是在关键点降低空化强度、在低开度时稳定控制并限制部件损伤，从而延长维护间隔并在更广泛的工况范围内提高可靠性。

主要特性

• 阀芯前端使收缩束（vena contracta）下移
• 迷宫槽降低间隙 Cv
• 间隙控制稳定低流量
• 防空化阀笼设计
• 保护阀座表面
• 在低开度时保持控制
• 向全流量的平滑过渡
• 兼容改装的设计
• 支持高量程比
• 延长维护间隔

技术参数

• 设计规范：ASME B16.34
• 认证：PED; ATEX; CRN; TSG
• 材料：碳钢; 合金钢; 不锈钢
• 最大 ASME 等级：1500
• 温度范围（°C）：-29 至 260
• 执行器类型：气动; 电动; 液压
• 介质类型：水; 液体
• 阀芯类别：单级; 多级
• 服务类别：通用
