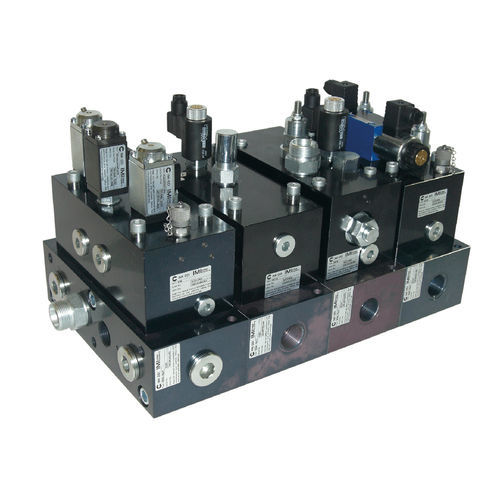

允许将所有可用的元件安装在一个具有各种控制功能的机架上,并用于各种阀门。
MSM设计允许最多8个功能元件的组合,如比例阀(PV)、跳闸模式装置(SSB)。所有的元件都由MSM内部的P和T通道供给。
每个MSM只需要一个P和一个T连接。可选的是:每个P和T的两个连接可用于更高的流量(如果需要,请联系IMI CCI瑞士)。
每个板块中的每个通道都可以隔离。
前面、后面和侧面的连接可以关闭,以结合更多的功能,并为一个以上的执行器供电。
设计用于矿物油和/或防火液压油。
适用的液压油
矿物油 DIN51524 (DIN ISO 6074)
耐火的HFD-R液压油(如Fyrquel® EHC)
耐火的HFD-U型液压油(如Quintolubric® 888)。
最大流体污染度
ISO 4406 17/16/13
NAS 1638 6级
SAE 3级
密封材料
FKM (Viton)
仅限小型连接尺寸。
长x宽x高:180x110x69mm
螺栓尺寸和质量:3x M12x120 10.9
中心销钉。5x16mm ISO 8734
长x宽x高: 300x120x88mm
连接器P,T,A和B:G1 "x18
螺栓尺寸和质量:3x M14x130 10.9
中心销钉。5x16mm ISO 8734
---
