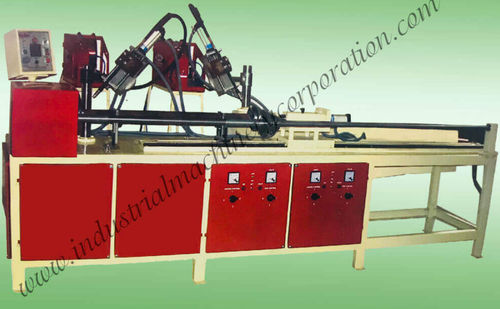

变流器焊接系统

气动双面卧式

产品概述
水平横杆焊接机用于同时夹持并焊接横杆板。该设备采用气动夹持横杆并驱动焊炬移动。通过螺轮传动可调节长度，以满足现场需求。焊接角度和位置可调，有利于不同接头几何形状和焊透控制。

应用/功能
自动横杆焊接用于在不形成中间接头的情况下将横杆板焊接到管材上，实现可重复的大批量生产和稳定的对准。典型应用包括与底座千斤顶、内撑、外撑、Cuplock 和 Ringlock 等焊接设备配套，用于脚手架横杆和预制结构件的制造。

规格（如列示）
横杆焊接：双面
电源：单相 220 V，50/60 Hz
速度：2 至 10 RPM
电机驱动：AC 变频器
电机：交流，220 V，三相（如表所示）
焊炬夹持：气动
长度调节：500 至 2500 mm（螺轮）；规格表列示 150 至 2400 mm
尺寸（英尺）：长 x 宽 x 高 11.3 x 2.5 x 5.3

技术特性

• 操作：横杆气动夹紧及焊炬气动移动
• 长度调节机构：螺轮传动（可调 500–2500 mm；规格表：150–2400 mm）
• 焊接角度调节：360° 调节能力以适应不同接头
• 焊炬夹持：气动类型，保证定位可靠
• 驱动：AC 变频器，提供受控速度范围
• 电机：交流，220 V（标注为三相）
• 速度范围：2–10 RPM，用于受控焊接周期
• 配置：双面横杆焊接
• 尺寸（英尺）：长 x 宽 x 高 11.3 x 2.5 x 5.3
