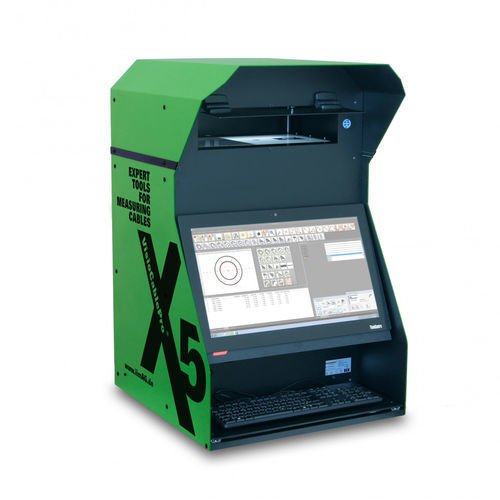

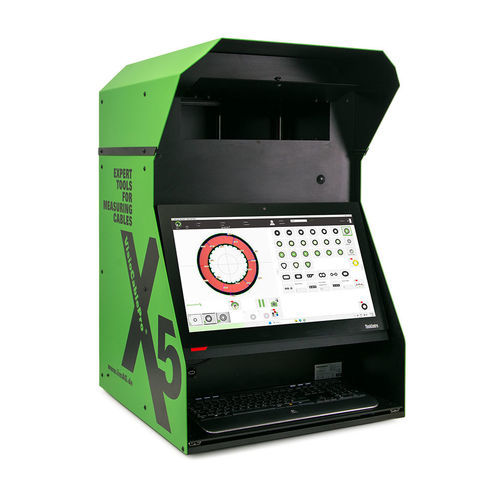

电缆测量系统 VCPX5直径几何特征维度
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 物理量
- 直径, 维度, 几何特征
- 所用技术
- 光学, 视觉, 摄像机式
- 运行方式
- 自主
- 所测量的产品
- 用于电缆
- 应用
- 工业用途, 实验室, 用于生产线, 质量控制
- 配置
- 台式
- 其他特性
- 高精度, 坚固, 高解析度, USB, 可配置
产品介绍
概述
电缆测量装置 VCPX5 设计用于导体绝缘层和电缆护套的几何测量。可测量外径最大达 200 mm 的电缆样品。物料编号：401.0020.07
简要说明
VCPX5 可在电缆生产中实现快速且高精度的几何测量。其结构坚固、操作简便，依据所选光学配置可测量从非常小到较大的样品。内置 USB 端口，便于连接外部设备。
设备详情
技术参数
尺寸（W x D x H）：600 x 560 x 910 mm
23.6 x 22 x 35.8 in
重量：54 kg
119 lbs
供电电压：100 - 240 V / 50 - 60 Hz
最大功耗：100 W
分辨率：相当于图像视场的 0.1%
照明：智能自动照明
相机*: 可配置 1–3 台高分辨率相机
测量范围：外径最大 200 mm
符合标准：IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649
* 最适配置需根据您的样品最小和最大外径确定
电缆测量装置 VCPX5 设计用于导体绝缘层和电缆护套的几何测量。可测量外径最大达 200 mm 的电缆样品。物料编号：401.0020.07
简要说明
VCPX5 可在电缆生产中实现快速且高精度的几何测量。其结构坚固、操作简便，依据所选光学配置可测量从非常小到较大的样品。内置 USB 端口，便于连接外部设备。
设备详情
- 对象尺寸 / 测量范围：外径最大 200 mm（可按客户要求定制更大尺寸）
- 测量过程快捷且非常简单
- 培训成本低（无客户专用数据库时，操作员培训约 15 分钟）
- 兼容软件：VELOX（测量软件）、ProCable3（CAQ 系统）
- 可连接多种外部 CAQ 软件（CIQ-AESA、ADVARIS、QDA-ASI-DATAMYTE、QUASAR 等）
- 光学预设固定对焦，禁止操作员调节；智能自动照明
- 传感器布置优化、配重均衡，具备抗冲击和抗振动能力
- 测量软件支持多种操作员等级（生产、实验室、管理员、服务等）
- 标准化零部件保障供货稳定并缩短交付周期
- 便于与外部设备连接
技术参数
尺寸（W x D x H）：600 x 560 x 910 mm
23.6 x 22 x 35.8 in
重量：54 kg
119 lbs
供电电压：100 - 240 V / 50 - 60 Hz
最大功耗：100 W
分辨率：相当于图像视场的 0.1%
照明：智能自动照明
相机*: 可配置 1–3 台高分辨率相机
测量范围：外径最大 200 mm
符合标准：IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649
* 最适配置需根据您的样品最小和最大外径确定
