产品介绍
产品概述

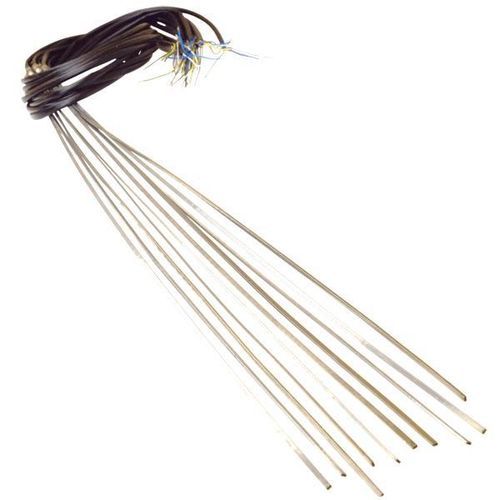

直线圈加热器用于小尺寸金属管的加热。IHP的直线圈加热器采用AISI321不锈钢制造，提供多种功率等级以适配不同管径和工艺需求。配备内部热电偶可实现精确温控并延长使用寿命。
控制与使用
该加热器可与IHP的PID控制柜配套，组成完整的加热系统，提供精确加热、升温斜坡功能、可调最大温度以及带斜坡和设定点的程序步骤。直线圈加热器可根据管径和定制需求安装在管下或以螺旋方式缠绕管身。请注意，一旦以螺旋方式缠绕，加热器在首次加热后不再允许新的弯曲。IHP也可协助安装及预防性维护。
相关产品
技术规格
材质：AISI321不锈钢，TIG焊接
加热线：NiCr80/20
绝缘：致密 MgO
PTFE绝缘镍引线长度：1000 mm
引出端保护：PFA引线、不锈钢编织护套、电镀金属波纹管
漏电流（冷态）：< 0,5 mA
功率公差：+5% -10%
电阻公差：+10% -5%
耐电压：1000 V
绝缘（冷态 1000Vcc）：> 10 MΩ
电压：230V
加热元件外壳最高温度：750°C
电缆最高温度：260°C
最小弯曲半径（内侧）：10 mm
连接出口：轴向、径向、切线方向
标准型号有带或不带热电偶 Fe/CuNi（J型）
其它尺寸可按要求供应
为实现高效包装和安全运输，某些产品可能会对原始形状进行临时调整。这些调整在客户接收后可方便地恢复原状。
可用型材
○ 圆形型材 - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ 方形型材 - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ 矩形型材 - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)
标准范围（表格行摘选）
尺寸(mm) - 总长 (mm) 含冷端长度90mm - 功率 (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
直线圈加热器用于小尺寸金属管的加热。IHP的直线圈加热器采用AISI321不锈钢制造，提供多种功率等级以适配不同管径和工艺需求。配备内部热电偶可实现精确温控并延长使用寿命。
控制与使用
该加热器可与IHP的PID控制柜配套，组成完整的加热系统，提供精确加热、升温斜坡功能、可调最大温度以及带斜坡和设定点的程序步骤。直线圈加热器可根据管径和定制需求安装在管下或以螺旋方式缠绕管身。请注意，一旦以螺旋方式缠绕，加热器在首次加热后不再允许新的弯曲。IHP也可协助安装及预防性维护。
相关产品
- 硅胶线圈加热器 200°C
- 数字加热带 250°C
- 数字加热带 450°C
- 线圈加热器 750°C
- 喷嘴卷绕加热器 750°C
- 矿物绝缘加热电缆 1000°C
技术规格
材质：AISI321不锈钢，TIG焊接
加热线：NiCr80/20
绝缘：致密 MgO
PTFE绝缘镍引线长度：1000 mm
引出端保护：PFA引线、不锈钢编织护套、电镀金属波纹管
漏电流（冷态）：< 0,5 mA
功率公差：+5% -10%
电阻公差：+10% -5%
耐电压：1000 V
绝缘（冷态 1000Vcc）：> 10 MΩ
电压：230V
加热元件外壳最高温度：750°C
电缆最高温度：260°C
最小弯曲半径（内侧）：10 mm
连接出口：轴向、径向、切线方向
标准型号有带或不带热电偶 Fe/CuNi（J型）
其它尺寸可按要求供应
为实现高效包装和安全运输，某些产品可能会对原始形状进行临时调整。这些调整在客户接收后可方便地恢复原状。
可用型材
○ 圆形型材 - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ 方形型材 - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ 矩形型材 - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)
标准范围（表格行摘选）
尺寸(mm) - 总长 (mm) 含冷端长度90mm - 功率 (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
