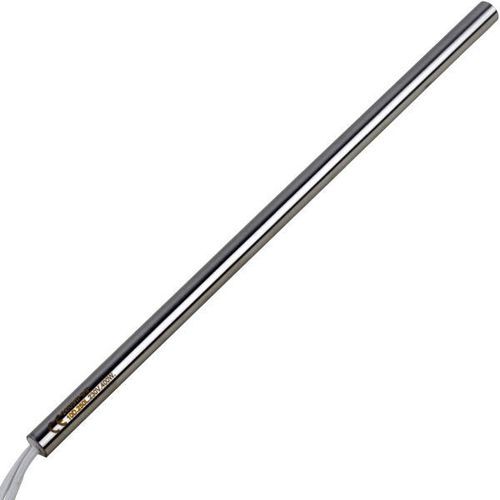

不锈钢加热芯

镍铬合金密封管状

产品描述
高密度卡式加热器在体积上可输出极高功率，并在外壳上实现均匀的热分布。该类加热器适用于恶劣工业环境，包括工艺温度可达750°C、振动、冲击及频繁的热膨胀/收缩循环。

应用

• 工装加热与加热板
• 固体和液体加热
• 铸造、熔化与固化工艺
• 焊接与钎焊
• 医疗与实验室设备加热

结构与制造
通过将电阻丝紧密绕在圆柱形陶瓷芯上制成。电阻丝的布置可实现一个或多个功率区。整个加热单元置入金属管中，并以纯氧化镁作为绝缘填充，随后压制至所需外径及公差。

• 底部焊接（与引线出口相对）
• 不锈钢外壳
• 陶瓷绝缘片
• 纯压缩氧化镁绝缘体
• 镍/铬80/20电阻丝
• 陶瓷支座
• 陶瓷固定头
• 引线
• 顶部陶瓷密封膏

可选项
高密度卡式加热器可根据需求配备内置传感器/热电偶，并可制造成防尘和防水结构。

技术规格

• 表面负荷：最高60W/cm²
• 工作温度：最高750°C
• 供电：按需
• 外壳材料：不锈钢 AISI304、AISI316、AISI321 或 Incoloy®
• TIG焊接外壳可承压至60kg/cm²
• 电阻丝：镍/铬80/20
• 直径公差：-0,02 至 -0,06 mm
• 长度公差：±1,5%
• 功率公差：+5% / -10%
• 孔配合公差：H7
• 介电强度：1500V 1/sec
• 漏电流：242V时 ≤ 0,1mA
• 可选内置传感器：TCJ、TCK 或 PT100
• 可选防护等级：IP67

连接方式

• 标准 (T1) — 用耐热陶瓷膏密封
• 陶瓷板 (T2) — 根据直径突出约3–6mm，振动时防止导体短路
• 端子块 (T3) — 陶瓷端子块便于更换引线
• 螺纹连接 (T4) — 带螺母的螺纹连接，便于快速连接；适用于并联连接
• 单端引出 (T5) / 双端引出 (T5b) — 单端或双端引线
• 双端螺纹 (T6) / (T6b) — 单端或双端螺纹连接
• 法兰 (T7) — 圆形法兰便于安装，适用于移动生产设备
• 支架 (T7b) — 直角支架，适用于移动设备
• 接头 (T8) — 带螺纹的接头，适合液体加热；可承压并可配密封垫
• 加固角 (T9) — 带直角安装块以便拆卸并防止损坏
• 垂直电缆连接 (T9 Base) — 引线以90°连接并用耐热陶瓷膏密封
• 垂直保护电缆 (T9 PB) — 由焊接金属管保护的垂直连接
• 弯管 (T9 Elbow) — 90°管弯连接
• 90° 右角 (T9PBe) — 90°管延伸，压缩并填充耐热陶瓷膏
• 防振 (T10) — 强化端压缩并减径，适用于高振动环境
• 外部 (T11) — 适用于柔性金属网和柔性管的外部连接类型
• 内部 (T12) — 适用于柔性金属网和柔性管的内部连接类型

引线与电缆保护

• 镍棒 (Vn.) — 镍制销钉，便于更换引线；带绝缘涂层。耐温可达700°C
• 玻璃纤维引线 (P.Cv.) — 镍导体，玻璃纤维包覆，外层硅胶。耐温可达350°C
• 特氟龙引线 (P.Tf.) — 耐水，适用于高纯度要求。耐温可达250°C
• 硅胶引线 (P.Sf.) — 高柔性，适用于运动和振动。耐温可达200°C
• 标准电缆 (P.Cs.) — 3芯铜导体。耐温可达200°C
• 硅胶套 (P.Fs.) — 引线置于硅胶套内，适用于潮湿环境。耐温可达200°C
• 陶瓷珠 (PSt.) — 用于高温应用。内导体为镍。耐温可达600°C
• 玻璃纤维铠装套 (P.Fv.) — 保护绞合及多芯导体。耐温可达200°C
• 柔性金属网 (P.Tm.) — 镀锌钢（可按要求为不锈钢）。耐温可达500°C
• Vinkel 管 (P.Tv.) — 耐冲击和飞溅的镀锌柔性管。耐温可达350°C
• 柔性不锈钢管 (P.Tvi.) — 提供高保护；耐振动、冲击及粘稠介质。耐温可达600°C

内置传感器/热电偶

• 绝缘型传感器 — 传感器与外壳完全隔离，避免接地电位对测量值的干扰
• 接地型传感器 — 传感器与外壳直接接触以获得快速响应
• 传感器位置定制 — 可按需选择传感器位置以提高精度与过程控制

特性 / 技术规格

• 表面负荷：最高60W/cm²
• 最高工作温度：最高750°C
• 外壳材料：不锈钢 AISI304、AISI316、AISI321 或 Incoloy®
• TIG焊接外壳承压：最高60kg/cm²
• 电阻丝材料：镍/铬80/20
• 直径公差：-0,02 至 -0,06 mm
• 长度公差：±1,5%
• 功率公差：+5% / -10%
• 孔配合公差：H7
• 介电强度：1500V 1/sec
• 漏电流：242V时 ≤ 0,1mA
• 可选传感器：TCJ、TCK 或 PT100
• 可选防护等级：IP67
