喷雾式消毒设备 IDA

雾中车用养殖场

产品概述

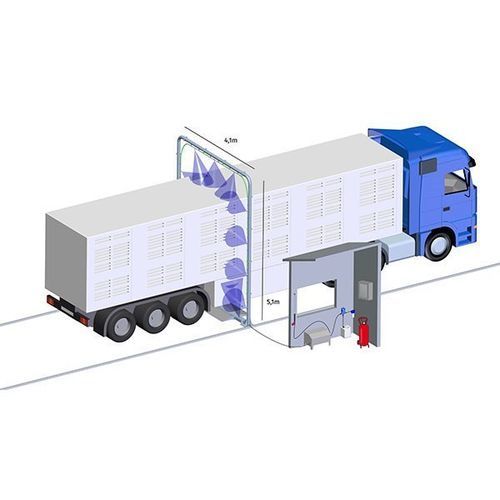

IDA是一套模块化的车辆消毒与清洗系统，专为畜牧场和养殖场设计，用于防止疾病和病毒传播。系统集成了泵、消毒剂投加/过滤、连接、车轮/底盘消毒、消毒拱和平台等模块，适用于需满足严格卫生标准的厂区与农场。组装为螺栓连接，无需特殊工具。

主要特点

• 模块化系统，包括泵、投加/过滤套件、连接套件、车轮/底盘消毒、消毒拱和平台套件。
• 主要用途：畜牧场车辆与底盘的消毒与清洗。
• 支持自动与手动操作：光电传感器、控制阀与安全阀、压力表及指示灯。
• 材料：镀锌钢框架与 AISI 304 不锈钢管路用于外露管线。

IDA模块化系统包含的模块

• 泵模块套件：ZX.9900
• 消毒剂过滤与投加套件：ZX.9922
• 连接套件：ZX.9902
• 车轮与底盘消毒套件：ZX.9907 与 ZX.9903
• 消毒拱套件：ZX.9908 与 ZX.9904
• 平台套件：ZX.9911
• 包装箱：SCQ.0002

套件组成（示例：ZX.9999）
套件组成列出构成完整解决方案的模块化组件和子套件。页面所示数量对应以下模块描述。

ZX.9900（泵模块）
工作压力100 bar，流量21 l/min。镀锌钢框架，带不锈钢外罩。包含：

• 电动机 3x400V - 1450 rpm
• 凸轮轴泵 HP 150 bar，21 l/min，3个陶瓷活塞和黄铜泵头
• 控制阀与安全阀
• 压力表
• 用于自动运行的光电传感器
• 运行时闪烁指示灯
• 带防冻套件的手动 ON-OFF 装置

数量：1

ZX.9902（连接套件）
用于连接泵单元与拱的套件：4根 AISI 304 不锈钢管 ø14x1.5 mm，长3 m，带进出口接头、12 个防振支架和连接用软管。
数量：1

ZX.9907（金属框架套件）
金属框架套件：5 个 71 cm 镀锌钢底座框架用螺栓连接，外加两根 110 cm 镀锌不锈钢支撑。
数量：1

ZX.9903（管线套件）
管线套件：6 根软管、16 个雾化喷嘴及联接件。
数量：1

ZX.9908（金属结构套件）
金属结构：6 根 110 cm 镀锌钢立柱和 3 根 110 cm 镀锌钢梁；采用螺栓连接。
数量：1

ZX.9904（管线套件）
管线套件：10 根软管、7 个雾化喷嘴及联接件。
数量：1

ZX.9911（平台套件）
平台套件由 4 个镀锌钢平台组成，可用螺栓固定到车轮消毒框架上。
数量：1

可选配件

• 8.2002S — 内部环氧涂层的双寿命雾化器。设备：喷枪（内部件 Viton® + 不锈钢）、600 mm 不锈钢喷杆配黄铜扇形喷嘴、压力表、安全阀、球阀、10 m Rilsan 螺旋软管带防扭接头。最大压力 8 bar。
• ZX.9905 — 泵单元套件，配 20 m 高压软管、1200 mm 带喷枪及截断阀的软管。清洗阶段与消毒阶段不可同时进行。
• CDR.2023-25 — Idro Safe 25 L：医疗外科等级的消毒抗菌产品。
• ZX.2350-10 — BKD®-Purple 10 L：消毒浓缩液。

多媒体
产品页面引用了演示系统的视频。

技术规格

• 商品名：IDA
• 类型：模块化车辆消毒与清洗系统
• 主要应用：畜牧场车辆与底盘的消毒与清洗
• 泵模块（ZX.9900）：工作压力100 bar，流量21 l/min
• 泵电机：电动机 3x400V - 1450 rpm
• 泵：凸轮轴泵，3 个陶瓷活塞，黄铜泵头（模块说明中标注 HP 150 bar，21 l/min）
• 材料：镀锌钢框架、不锈钢外罩、AISI 304 管路
• 自动化功能：光电传感器、控制及安全阀、压力表、指示灯
• 组装：螺栓连接的模块化框架与梁；无需特殊工具
• 包含套件：ZX.9922、ZX.9902、ZX.9907/ZX.9903、ZX.9908/ZX.9904、ZX.9911、SCQ.0002
