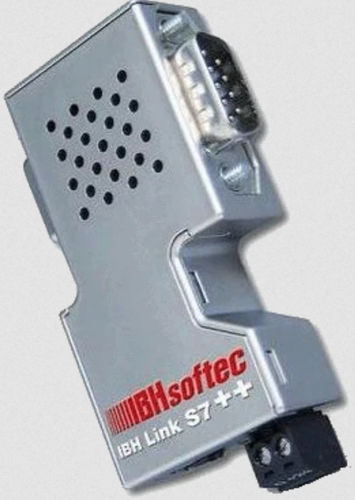

通信网关 S7++

工业TCP以太网

产品说明
当需要通过以太网将 Siemens PLC 与 PC 连接时，常规做法是使用 CP/通信处理器。IBHsoftec 提供更灵活的方案：IBH Link S7++。它是一款用于编程、驱动配置、PC 与 Siemens PLC 之间通信、PLC 间通信和 FDT 应用的 Ethernet‑PROFIBUS 网关。IBH Link S7++ 可通过集线器或交换机连接，或通过交叉线直接接入 PC 网卡。使用的协议为标准 TCP/IP，因此可通过 VPN 或路由器进行系统控制。在线功能可通过 Profibus DP（最高 12 Mbit/s）或 PPI/MPI 实现。使用 IBH Link S7++ 可省去 Siemens CP 和 Simatic Net 软件的需求。

功能

• 通过网页浏览器进行 PROFIBUS 节点诊断
• 用于非周期服务（DPV1）的 Master Class 2
• 通过网页浏览器配置
• 通过 NetPro 配置
• 支持 Windows 8 64 位
• 支持 Windows 10 64 位
• 支持 Windows 11 64 位
• 支持 STEP7 64 位
• 时间同步
• PROFIBUS 诊断
• 从站诊断
• 通过 DPV1 设置从站参数
• 数据集路由
• 驱动器配置
• 在 TIA Portal 中集成
• DHCP
• 通过 RFC1006 实现 S7 路由
• 通过 RFC1006 实现 Fetch/Write
• PLC‑PLC 通信
• 与其它 PLC、Windows 和 Linux 的过程数据访问
• 支持 STARTER、S7‑PCT、PDM、LifeList
• 通过 TCI 对现场设备进行设置与诊断
• 面板配置
• 新：支持 TRsystems notion.S Comfort Panels（TP1500/TP1900/TP2200）
• 通过 SINEC L2 在线访问 SIMATIC S5
• 最多同时 16 个 PC 并发连接
• 最多同时 32 个 MPI / DP 并发连接
• 自动总线配置识别
• PG 接口
• 支持自动协商的 RJ45（10/100）
• 诊断 LED
• 可由 MPI/DP 接口供电
• 外部 24V 电源

软件、驱动与 API
IBH Link S7++ 随附 SIMATIC MicroWin、STEP7、WinCC、ProTool 及 S7 for Windows 的驱动。IBH OPC Server 可用于通过 IBH Link S7++ 将可视化与 PLC 连接。IBHNet 驱动支持通过 Visual Basic 或 Delphi 等标准编程语言直接访问变量。随附用于 HMI 应用的应用程序接口。针对 Windows 系统提供 Visual Basic、Visual C、Visual C++、VB.net、Visual C#、Delphi 和 Excel 的示例代码，也包含 Linux 示例。

技术规格

• 型号：IBH Link S7++
• 产品编号：20266
• 接口：Ethernet、PROFIBUS DP、MPI / PPI
• PROFIBUS DP 速率：最高 12 Mbit/s
• 并发连接：最多 16 个 PC 连接；最多 32 个 MPI/DP 连接
• 支持协议：TCP/IP、RFC1006（S7 路由、Fetch/Write）、ISO on TCP
• 配置方式：通过网页浏览器和 NetPro
• 操作系统支持：Windows 8/10/11 64 位；STEP7 64 位；Linux（含示例）
• 诊断：通过网页浏览器进行 PROFIBUS 节点诊断、PROFIBUS 诊断、从站诊断、诊断 LED
• 连接器：PG 接口、支持自动协商的 RJ45
• 电源：如有可由 MPI/DP 接口供电；否则外接 24V 电源
• 附加功能：时间同步、数据集路由、驱动器配置、TIA Portal 集成、支持 STARTER/S7‑PCT/PDM/LifeList、通过 TCI 进行设置和诊断
