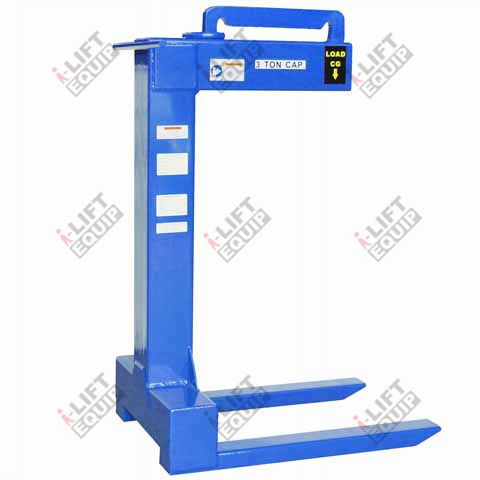

托盘升降机 PL-W series

产品概述

• 双提升点设计，无需配重。
• 结构超轻，便于搬运。
• 符合 ASME 标准。

PL-W 系列
配有滚轮，可在无起重机情况下移动设备。

PL-WL 系列
无活动部件的免维护设计。

技术数据
i-LIFT NO. | Model No. | Work Load Limit WLL kg(lb.) | Fork Width mm(in.) | Effective Height mm(in.) | Fork Length mm(in.) | Hook Height mm(in.)
2313411 | PL-W101 | 1000 (2200) | 635 (25) | 1219 (48) | 914 (36) | 1524 (60)
2313412 | PL-W201 | 2000 (4400) | 635 (25) | 1219 (48) | 914 (36) | 1575 (62)
2313413 | PL-WL101 | 1000 (2200) | 635 (25) | 1219 (48) | 914 (36) | 1473 (58)
2313414 | PL-WL201 | 2000 (4400) | 635 (25) | 1219 (48) | 914 (36) | 1575 (62)
2313415 | PL-WL301 | 3000 (6600) | 685.8 (27) | 1219 (48) | 914 (36) | 1651 (65)

备注

• PL-W 与 PL-WL 作为系列产品提供，具有如上所示不同的 WLL 和尺寸。

技术规格

• 系列：PL-W（免维护版本为 PL-WL）。
• 标准：符合 ASME 标准。
• 特点：双提升点（无需配重）；轻量化设计便于搬运；滚轮可在无起重机情况下移动（PL-W）；无活动部件、免维护（PL-WL）。
• 可用型号及主要尺寸：2313411 / PL-W101 — WLL 1000 kg (2200 lb)，叉宽 635 mm (25 in)，有效高度 1219 mm (48 in)，叉长 914 mm (36 in)，钩高 1524 mm (60 in)。
• 2313412 / PL-W201 — WLL 2000 kg (4400 lb)，叉宽 635 mm (25 in)，有效高度 1219 mm (48 in)，叉长 914 mm (36 in)，钩高 1575 mm (62 in)。
• 2313413 / PL-WL101 — WLL 1000 kg (2200 lb)，叉宽 635 mm (25 in)，有效高度 1219 mm (48 in)，叉长 914 mm (36 in)，钩高 1473 mm (58 in)。
• 2313414 / PL-WL201 — WLL 2000 kg (4400 lb)，叉宽 635 mm (25 in)，有效高度 1219 mm (48 in)，叉长 914 mm (36 in)，钩高 1575 mm (62 in)。
• 2313415 / PL-WL301 — WLL 3000 kg (6600 lb)，叉宽 685.8 mm (27 in)，有效高度 1219 mm (48 in)，叉长 914 mm (36 in)，钩高 1651 mm (65 in)。
