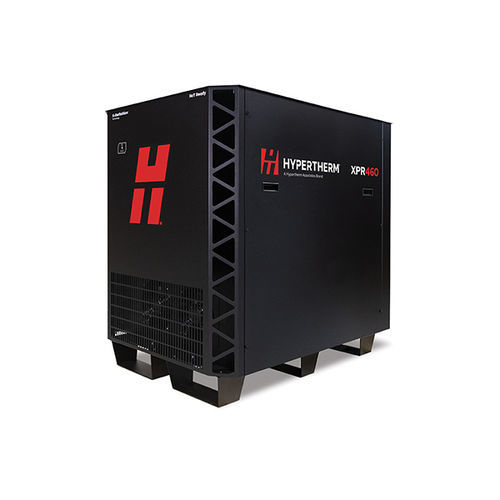

等离子切割系统 XPR460®

用于铝用于不锈钢用于钢材

产品简介
海宝 XPR460® 是功能强大、用途广泛的机用等离子切割机系列的一部分，可用于在各种厚度和不完美的表面上切割低碳钢、不锈钢和铝。XPR460 以出色的多用性、生产效率和切割精度为您带来超值回报。在易损件寿命期内，从首次切割到最后一次切割，您可以期望获得始终如一的卓越零件切割质量。XPR460 以其精确切割技术加工的零件熔渣更少，所需的返工也更少，从而减少了二次加工的需求。

优势

• 广泛的多用性与可拓展系统功能：能胜任低碳钢、不锈钢和铝材的切割，并提供广泛的切割功率选择，适应各种金属和厚度。
• 对不完美表面的切割能力：能对油漆或生锈等不完美金属表面进行始终如一的高质量切割。
• 气刨性能优越：与碳弧气刨相比，XPR 自动气刨可最大程度减少或省去打磨工序，加工出可直接焊接的更洁净刨槽。
• 优化生产效率并降低运行成本：大功率带来更高切割质量、更厚切割能力和更快切割速度；氩气辅助技术可对最厚的低碳钢和不锈钢进行穿孔和边缘起弧；使用氧气切割时最大切割电流为 460 A，可带来出色的低碳钢切割效果。
• Exclusive Arc Response Technology™（独有弧反馈技术）：在发生不利事件时进行干预，延长易损件寿命并防止割炬损坏。
• 扩展引导弧（EPA）：省去手动边缘查找，简化设置并缩短停机时间。
• 内置 IIoT 功能：通过以太网 LAN 和 MTConnect® 实现远程数据访问；通过电源上的 Wi‑Fi 与以太网 LAN 提供 Web 界面工具以便于系统监控和维护。
• 手动设置模式：适合刨削与工作台外坡口加工，保留最后设置，实现更快、可重复的工作流程，无需 CNC/PLC 集成。

精细切割与质量

• 在易损件寿命期内始终如一地保持出色零件切割质量，提供光滑表面、较小角度和极少乃至无熔渣，直接产生可用零件并减少二次加工。
• XPR® 内置技术改善了较厚材料的 45° 坡口切割质量，从而提高焊接工艺效率。
• 创新的 SureCut™ 技术将先进的切割能力自动嵌入等离子切割工艺中，改善切割效果。

规格
最大开路电压 | 360 VDC
最大输出电流 | 460 A
最大输出功率 | 102 kW
输出电压 | 50 ~ 222 VDC
100% 暂载率弧压 | 222 V
额定暂载率 | 100%（在 102 kW、40°C 下）
工作环境温度范围 | -10° C–40° C (14° F–104° F)
功率因数 | 0.98（在 102 kW 下）
冷却 | 强制气冷（F 级）
绝缘 | H 级
EMC 辐射类别（仅限 CE 型号） | A 类
IP 等级 | IP21
装置尺寸 | 高 = 124.8 cm（49.12″）
装置尺寸 | 长 = 123.8 cm（48.75″）
装置尺寸 | 宽 = 90.5 cm（35.64″）
吊点 | 顶部吊环标称重量 680 kg（1500 磅）；底部叉车槽

操作参数 — 切割厚度（摘要）
低碳钢（加工穿孔能力，空气保护气体） | 50 mm（2″）
低碳钢（增强穿孔能力，氩气辅助穿孔） | 64 mm（2 1/2″）
低碳钢（加工切断能力） | 90 mm（3 1/2″）
低碳钢（增强切断能力） | 102 mm（4″）
不锈钢（加工穿孔能力） | 38 mm（1 1/2″）
不锈钢（增强穿孔能力，氩气辅助） | 64 mm（2 1/2″）
不锈钢（加工切断能力） | 90 mm（3 1/2″）
不锈钢（增强切断能力，氩气辅助切割） | 130 mm（5″）
铝（加工穿孔能力，氮气保护气体） | 38 mm（1 1/2″）
铝（增强穿孔能力，氩气辅助穿孔） | 50 mm（2″）
铝（加工切断能力） | 80 mm（3″）

切割参数示例（低碳钢，若干摘录）
控制箱 | 切割气体 | 电流 (A) | 厚度 (mm) | 大约切割速度 (mm/min) | 厚度 (in) | 大约切割速度 (ipm)
Core™, CorePlus™, VWI™ 和 OptiMix™ | O2 等离子气体 / O2 保护气体 | 30 A | 0.5 mm | 5348 mm/min | 0.018″ | 215 ipm
同上 | O2 等离子 / 空气保护 | 50 A | 3 mm | 3820 mm/min | 0.105″ | 155 ipm
同上 | O2 等离子 / 空气保护 | 80 A | 3 mm | 5582 mm/min | 0.105″ | 225 ipm
（表中包含多种电流、气体与厚度组合，能针对不同材料与工艺提供详细切割速度与厚度对照；此处仅列出部分示例以示结构。）

割炬与易损件（主要信息）
XPR 割炬零件号及说明（部分摘录）

XPR 割炬（示例行）
428383 | 电缆：6.6 英尺
428384 | 电缆：8.2 英尺
428385 | 电缆：9.8 英尺
428386 | 电缆：11.5 英尺
428824 | 电缆：13.1 英尺
428387 | 电缆：4.8 英尺
420500 | 割炬固定套筒：标配
420501 | 割炬固定套筒：短式
420502 | 割炬固定套筒：延长
420220 | 割炬快速拆卸接头
420221 | 快速拆卸 XPR 割炬
420368 | 水管

XPR 易损件（低碳钢、示例套件与零件号）
30 A（O2/O2） | 外固定帽 420200 | 保护帽 420228 | 内固定帽 420365 | 喷嘴 420225 | 涡流环 420407 | 电极 420222 | 水管 420368
50 A（O2/空气） | 外固定帽 420200 | 保护帽 420237 | 内固定帽 420365 | 喷嘴 420234 | 涡流环 420233 | 电极 420231 | 水管 420368
80 A / 130 A / 170 A / 220 A / 300 A / 460 A：表中列有对应的外固定帽、保护帽、内固定帽、喷嘴、涡流环、电极与水管零件号（页面包含完整的安培数到部件号对照表）。

有色金属（示例）
40 A（氮气/氮气 或 空气/空气）等组合对应的外固定帽、保护帽、内固定帽、喷嘴、涡流环与电极零件号；表中列出了 40 A、60 A、80 A、130 A、170 A、300 A、460 A 等多个电流级别下的易损件配置与零件号（详见页面表格）。

气刨易损件（示例）
170 A（O2/空气）| 外固定帽 420200 | 保护帽 10086659 | 喷嘴（示例）10087904 (.140 孔径) | 涡流环 420242 | 电极 10086653 | 水管 420368
300 A / 460 A：相应的外固定帽、保护帽、喷嘴孔径与电极零件号在表中列出。

文档与培训
页面列示多份与 XPR460 和 XPR 系列相关的 PDF 文档与手册（例如系统宣传册、切割参数表、安装/使用手册、技术特性与各类工艺指南），以及培训资源（海宝切割学院）。（注：此处未包含任何外部链接或联系方式。）

车间/系统兼容与相关产品
列出了与 XPR460 相关的系统与软件（例如 XPR170、XPR300、EDGE Connect CNC 控制器、ProNest 等）作为相关产品推荐。

caractéristiques / spécifications techniques

• 最大开路电压：360 VDC
• 最大输出电流：460 A
• 最大输出功率：102 kW
• 输出电压：50 ~ 222 VDC
• 100% 暂载率弧压：222 V
• 额定暂载率：100%（在 102 kW、40°C 下）
• 工作环境温度范围：-10° C–40° C (14° F–104° F)
• 功率因数：0.98（在 102 kW 下）
• 冷却：强制气冷（F 级）
• 绝缘：H 级
• EMC 辐射类别（仅限 CE 型号）：A 类
• IP 等级：IP21
• 装置尺寸：高 = 124.8 cm；长 = 123.8 cm；宽 = 90.5 cm
• 吊点：顶部吊环标称重量 680 kg（1500 磅）；底部叉车槽
• 主要应用材料：低碳钢、不锈钢、铝
• 关键技术：Exclusive Arc Response Technology™、扩展引导弧（EPA）、SureCut™、内置 IIoT（以太网 LAN、Wi‑Fi、MTConnect®）
