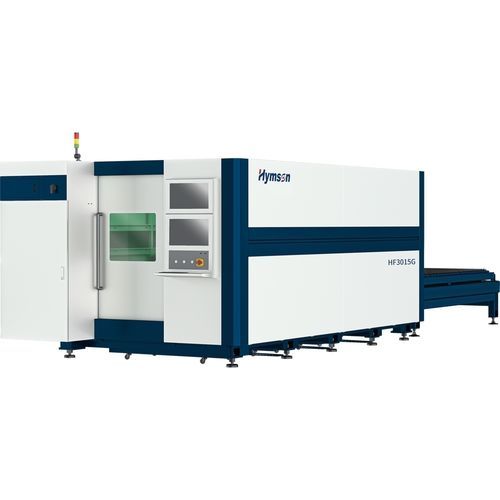

光纤激光切割机 HF-G series

用于铝用于不锈钢用于碳化钢

概述
HF‑G 系列高速光纤激光切割机为双工作台全封闭机型，适用于碳钢、不锈钢、铝等薄板与中板的高速高精度切割，兼顾产能与加工精度控制。

主要卖点

• 模块化设计，便于零部件匹配与维护升级。
• 双工作台全包围结构，支持连续安全生产。
• 适用于小型复杂件及批量件的高速高精度切割。
• 专业的切割控制与人机界面，便于稳定复现工艺。

设备特点

• 7Hz 低通滤波 + 1.5g 加速度：提升动态响应并实现智能拐角处理。
• 海目星专利床身：床身重新设计并优化部件以保证长期稳定和高动态切割能力。
• 热效动态补偿技术：智能补偿以维持长期加工精度。
• 定制化控制算法：提升伺服性能与运动控制精度。
• 高匹配定制部件：高性能伺服电机与减速机提升传动响应。
• 光机电深度优化：激光、机械硬件与电机算法协同优化以提升整体性能。

设备优势

• 速度提升：切割速度较常规模型提高约50%–100%，对小型复杂工件改善更明显。
• 效率提升：加工效率与产能显著提高，处理能力可达1–2倍增长。
• 长期稳定：结构化设计与自动化保证长期的高动态、高速切割能力。

结构与机床构造

• 模块化布局：功能独立的组件科学集成，确保整机匹配性与可靠性。
• 高强度焊接机体并经高温消除应力处理，保证刚性与定位精度。
• 分区抽风系统：两侧分区分段抽风并随动控制，节能且提高除尘效率。
• 超高温保护：定制耐火材料与360°热防护满足高功率机床要求。
• 高强度横梁：专利拉伸铝横梁结构，质量轻、强度高并具良好动态特性。
• 伺服与驱动：品牌伺服电机与驱动，配高分辨率编码器，兼顾高动态与能效。
• 精密齿轮齿条：精加工与磨削处理，啮合精度高，双驱动龙门实现更高加速度。

FSCUT 控制系统

• 基于 Hymson Super Brain 的 EtherCAT 总线控制平台，Windows 10 架构，工业级 CPU，具备可靠性与自诊断能力。
• FSCUT 功能模块包括生产管理与统计、切割工艺处理、加工控制、智能辅助、快速打样与调试、模块化诊断与维护、本地与远程支持；系统响应时间 ≤ 100 μs。
• 支持与自动上下料线及柔性生产线（FMS）集成，适配自动化生产需求。

性能指标（示例表）
设备型号 | HF3015G | HF4020G
有效切割范围 | 3100 mm x 1550 mm | 4000 mm x 2000 mm
X/Y 轴定位精度 | ±0.03 mm/m | ±0.03 mm/m
低通滤波 | 7 Hz | 7 Hz
X/Y 轴最大加速度 | 1.5 g | 1.5 g
Z 轴最大定位速度 | 40 m/min | 40 m/min
整机占地 | 8700 mm x 2800 mm | 10800 mm x 3500 mm

技术规格 / 参数

• 系列：HF-G Series
• 典型型号：HF3015G / HF4020G
• 有效切割范围：HF3015G = 3100 mm × 1550 mm；HF4020G = 4000 mm × 2000 mm
• X/Y 轴定位精度：±0.03 mm/m
• 低通滤波频率：7 Hz
• X/Y 轴最大加速度：1.5 g
• Z 轴最大速度：40 m/min
• 整机占地面积：HF3015G = 8700 mm × 2800 mm；HF4020G = 10800 mm × 3500 mm
• 结构：模块化、双工作台、全封闭
• 控制系统：FSCUT（EtherCAT 总线，Windows 10 架构，工业级 CPU，响应时间 ≤ 100 μs）
• 适用材料：碳钢、不锈钢、铝等薄板与中板
