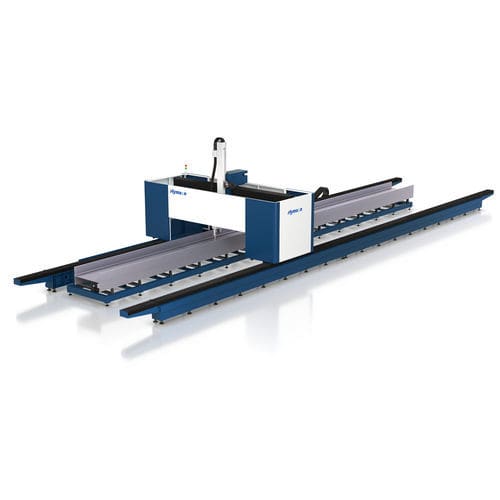

激光切割机 HP30035

用于碳化钢用于厚金属板用于金属板

产品概述
Hymson HP30035 型材专用 CNC 激光切割机，面向工字钢及 HW、HM、HN 等型钢结构应用而设计，集切断、打孔与坡口切割于一体。

设备结构

• 分段结构床身，采用高强度板焊接，确保机床结构稳定并支持长期可靠运行。
• 床身高温消应力处理，消除材料与焊接产生的内应力，保持强度、精度与公差。

横梁结构

• 横梁采用高强度钢材制造，降低应力变形，保证运行稳定。

切割区域结构

• 高强度负面可调支撑结构，适用于宽度 200–3000 mm 的材料切割。
• 底部支撑便于调节与更换，降低维护成本。
• 可选配复合切割平台，用于平板和型材切割。

伺服电机

• 配备品牌伺服电机与驱动，搭配高分辨率编码器。
• 具备高动态性能、紧凑外形和能效优势。

CNC 数控系统
FSCUT 激光切割控制系统基于 Windows 10 开发，采用 EtherCAT 总线通讯及模块化集成设计；所有系统软件在主 PC 处理器上运行。

• 技术领先：基于 PC 平台的 CNC 应用，模块化功能可通过软件扩展，无需更改硬件。
• 性能优越：支持完善的五轴联动与坐标变换，进行复杂的多轴多通道协调控制；对轻微扭曲的型材可自动校正。
• 功能完备：提供丰富的功能选项与针对应用领域的优化配置。
• 界面友好：实时数控内核解决了 Windows 平台上的实时性问题，兼顾易用性与响应速度。

特征 / 技术规格

• 型号 / 系列：HP30035
• 激光功率：20000 W
• 数控系统：FSCUT（Windows 10，EtherCAT）
• 加工类型：H 型钢、U 型钢、角钢、平板等
• 功能：分段切割、翼板与腹板切割、坡口切割、打标
• 联动轴数：五轴（X/Y/Z/A/B）
• 型钢套料软件：兼容 Tekla、SolidWorks、CAD 等
• 加工型材截面尺寸：腹板 H ≤ 1200 mm；翼板 B ≤ 600 mm；长度 L ≤ 12000 mm
• 切割厚度（碳钢，O2）：垂直切割 MAX 20 mm；坡口切割 MAX 30 mm
• 坡口切割范围：0–45°
• 加工速度（X、Y 最大定位速度）：40 m/min
• 加速度（X、Y 最大）：0.6 g
• 定位精度（X、Y）：0.05 mm/10 m（≤10 m），0.1 mm/全长
• 设备尺寸（占地）：35 m x 5 m x 4.5 m
