紧固衬套 200-4

螺纹金属油

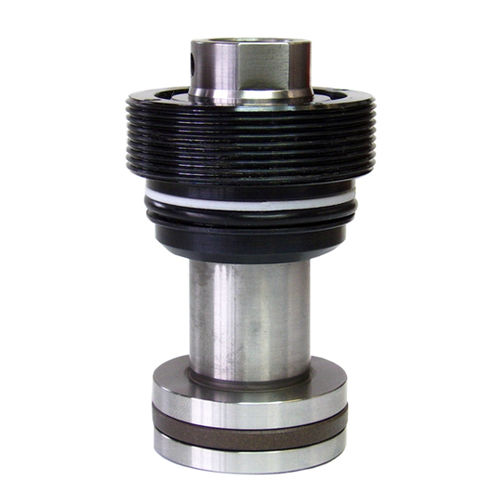

内置活塞，带螺纹衬套 内置活塞由活塞和螺纹衬套组成，包括所有密封件。 内置活塞是一个组件，必须直接集成到壳体中。壳体具有气缸壳体的特征。这种设计的优点是夹紧或操作气缸所需的空间最小。 螺纹衬套标配有金属防尘圈和软防尘圈。液压油通过钻孔通道输入。 特点 节省空间的安装方式 直接安装在壳体内 标配软刮水器和金属刮水器 通过钻孔通道供油 可提供标准活塞和特殊设计 工作条件： 内置活塞为液压双作用式。这样可以产生回缩力和拔出力。根据温度条件使用适当的密封件。制造尺寸以及表面和尺寸公差必须符合 HYDROKOMP 的图纸要求。 拧紧螺纹衬套后，必须使用随附的螺纹销进行固定。为此，必须在衬套的螺纹孔中安装一个小螺纹，并将螺纹销拧入其中。 工作压力： pmax.500 巴 工作方式： 双作用 活塞 Ø： 16、20、25、32、40、50、63、80 和 100 毫米 行程 16、20、25、30、32、40、50、63、80、100 和 160 毫米 推力：从 100 巴时的 2 kN 到 500 巴时的 392 kN 供油：钻孔通道
