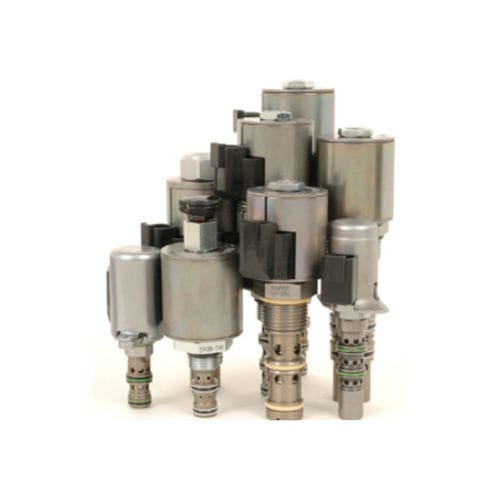

芯阀门 HSP10-47C

电动液压旋入式

HSP10-47CX是一个高压、比例、4口、3位、阀芯式、旋入式、插装式的液压电磁阀。 操作方式 断电时，HSP10-47CX阻断所有端口。当s1线圈通电时，允许流量从3到4，从2到1。当s2线圈通电时，允许流量从3号口流向2号口，从4号口流向1号口。 在工作口流量因油缸比例而不相等的回路中，较高的回流量应被引向4号口。 手动超控操作 对于正常的阀门操作(中位)，手动超控销必须安装在中心凹槽内(旋钮上的ID槽与线圈螺母的顶部一致)。要将阀门从中位手动转移到激活线圈s1功能，可将旋钮稍稍向下推，逆时针旋转90度，然后拉动。要在这个位置上锁定，再逆时针旋转旋钮90度，就可以锁定在上部的锁定槽中。要从空档手动换档，激活线圈s2功能，旋钮要完全向下推。要在这个位置锁定，顺时针旋转旋钮90ı$ˇ，锁定在下部的锁定槽中。手动超控功能是为紧急使用而设计的，不用于连续操作。 特点 行业通用的腔体。 连续工作的额定线圈。 高效的湿式电枢结构。 防水电子线圈的等级达到IP69K。 获得专利的高强度电磁铁管 960小时的盐水喷洒额定电磁管。 所有HyPerformance产品都按照NFPA规范T2.6.1进行测试。 并在90%的验证水平和99%的保证下进行测试。 油液。 矿物基或具有润滑性能的合成液压油 流体的粘度范围。 7.4到420cSt
