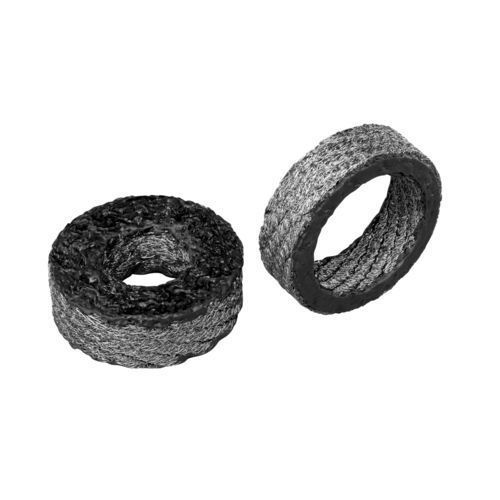

圆形抗震支架 VIBSOL® series

金属金属线式弹性材料

描述
VIBSOL® 圆形防振支座为金属垫片式阻尼器，芯为不锈钢丝，双面覆盖防滑弹性体垫。可简便安装于机架下方，用于回转式和往复式机械的振动隔离。提供两种刚度版本，以匹配不同设备的特性和工作频率。

优点

• 通过简单放置于机架下实现回转机械的振动隔离
• 对油品、温度变化和疲劳不敏感，适用于工业环境
• 为悬挂或机架安装设备提供优良稳定性
• 载荷适用范围宽且固有频率基本恒定，便于选型

特性（来自产品规格）

• 构型：圆形
• 材料：金属垫片，带弹性体垫
• 应用：机器安装（回转机械、机床、成形设备）
• 其他特性：带不锈钢丝芯的金属垫片阻尼器
• 静载荷：最大 5,000 daN；最小 50 daN
• 列出的直径值：70 µm；72 µm；116 µm；156,000 µm（也提供英寸：2.756 in、2.835 in、4.567 in、6.142 in）；最大：156 µm；最小：72 µm

技术特性 / 规格

• 可用版本：standard — 固有频率 22–30 Hz（典型用于机床）
• W / 加厚版 — 刚性较低，固有频率 15–22 Hz（典型用于成形机）
• 静态载荷范围：50 daN 至 5,000 daN
• 结构：圆形金属垫片，双面弹性体垫并以不锈钢丝强化
• 典型应用：回转机械、冲床、成形设备等工业机械的振动隔离
