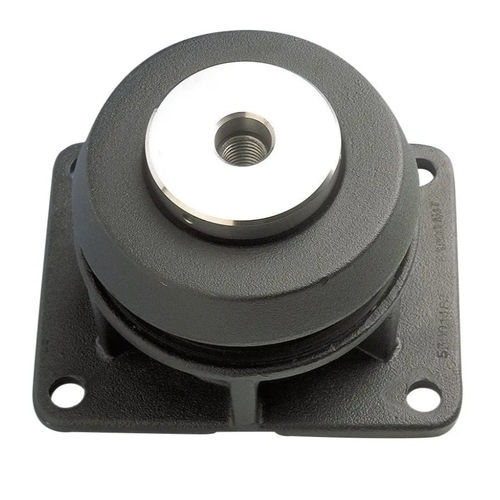

锥形抗震支架 90520

橡胶用于发电机重型应用

产品描述
用于特定重型发动机的防振支座。该发动机支座由封装在铸铁总成中的一个锥形弹性元件组成。内置可调止点可限制冲击时的垂直和横向位移。根据所需的上部固定类型，此支座提供四种不同的可选方式。可带或不带调平系统，并可配有螺纹孔或螺纹螺柱。

优点

• 改善振动隔离及声学舒适度
• 支座工作温度：-10°C 至 +70°C
• 提供两种版本
• 适用于重载发动机的减振块

应用与总体规格
该支座旨在用于悬挂需要高水平振动隔离和冲击保护的固定或移动发电机。每个支座的承载能力为600 kg至2300 kg。该承载范围由5种不同型号（12至16）覆盖，并以颜色标识清晰区分。

可选上部固定方式

• 905201：不带调平系统 - M24 x 3.00 螺纹孔
• 905202：带内置调平系统 - M24 x 3.00 螺纹孔
• 905203：不带调平系统 - M24 x 3.00 螺纹螺柱
• 905206：带内置调平系统 - M24 x 3.00 螺纹螺柱

技术规格

• 配置：锥形
• 材料：橡胶
• 适用：发动机用
• 静态载荷：最大 2,300 daN；最小 600 daN
• 直径：96 mm（3.78 in）
• 每个支座承载（如上所述）：600 kg 至 2300 kg
