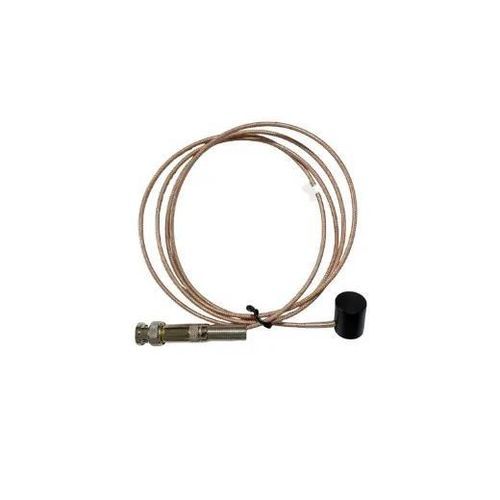

圆柱超声波换能器 2MHz

压电压电直接接触式

产品描述
本款2MHz超声换能器用于工业液位测量及超声检测应用，适用于对频率稳定性和探头紧凑性有要求的场景。采用PZT-5压电陶瓷元件（全电极结构）、ABS外壳及环氧树脂接触面材料。

概述
单个探头总成，包含压电传感元件、外壳及2.5mm同轴电缆。适合集成到超声检测、液位检测系统、信号采集设备及研发项目中。以下信息基于提供的数据表和测试报告。

主要特性

• 中心频率：2MHz ±10%（水中）
• PZT-5压电陶瓷元件
• 全电极结构
• 相对带宽（-6dB）：73%
• 脉冲宽度（-20dB）：750 ns
• 相对灵敏度：≥ -39 dB
• 电容：1700 pF ±10%
• 2.5 mm同轴电缆，阻抗40 Ω
• ABS外壳，接触面为5010A/5010B环氧树脂
• 存储温度：-20 °C 至 60 °C

应用

• 工业超声液位测量系统
• 超声传感与检测设备
• 信号采集与测试装置
• 研发及为实验室或工业系统定制探头集成
• [待确认] 最终用途需根据客户系统设计确定

技术规格
产品名称：超声探头
型号：2MHz
压电元件材料：PZT-5
压电元件尺寸：Φ14 × 1 mm
电极：全电极
中心频率：2MHz ±10%（水中）
脉冲宽度（-20dB）：750 ns
相对带宽（-6dB）：73%
电容：1700 pF ±10%
相对灵敏度：≥ -39 dB
电缆类型：同轴电缆
电缆直径：2.5 mm
阻抗：40 Ω
外壳尺寸：Φ17 × 22 mm
外壳材料：ABS
表面材料：5010A / 5010B 环氧树脂
存储温度：-20 °C 至 60 °C
标准：企业标准
