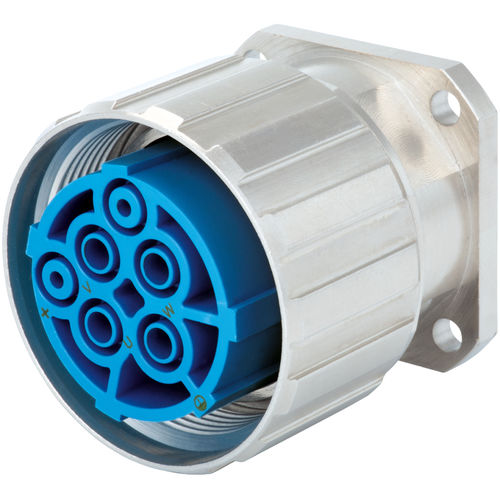

数据连接器 7.744.023.000

Socket压接式法兰

连接的特点 - 压接 触点插入的颜色 - 蓝色 触点-Ø电源 - 3.6毫米 触点-Ø信号 - 2 mm 压接范围 - 0.14 - 16 mm² 保护程度 - 3 外壳类型 面板 插件 - 插座 安装类型 - 法兰盘,前壁 绝缘电阻功率 - > 10^13 Ω 绝缘电阻信号 - > 10^13 Ω 内螺纹插入侧 - M40 x 1,5 滚花螺母-Ø插入侧 - 45.6 mm 长度（L） - 44.2 mm 锁定类型 - 螺钉连接 外壳材料 - 铜锌合金 材料外壳表面 - 镍 材料绝缘体 - PBT 材料密封/o环 - FKM (FPM),NBR 最大接触电阻功率 - 1 mOhm 最大接触电阻信号 - 3 mOhm 标称电流功率 - 55 A 污染程度为3级时的标称电压 - 600 V~。 污染程度3信号时的标称电压 - 300 V~。 标称电流信号 - 28 A 触点数量PE - 1 触点数量 电源 - 3 触点数量 信号 - 2 极数 - 6 极点图片 - 2 + 3 + PE 保护等级 - IP 67,IP 69 K 密封类型 - O型圈 屏蔽 - 非屏蔽 适合的PE-/FE-触点 - 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 适合的电源触点 - 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 适合的信号触点 - 7015952002 温度范围 - -40°C至+125°C 端子横截面功率 - 2.5 - 16 mm² 端子横截面信号 - 1.5 - 1.5 mm² 测试电压功率 - 4000 V~ 测试电压信号 - 2500 V~ 版本 - 用于插座插件 扳手尺寸(SW) - 40 mm 最小配接周期 - > 500 面板孔 Ø 32 + 0,1 mm
