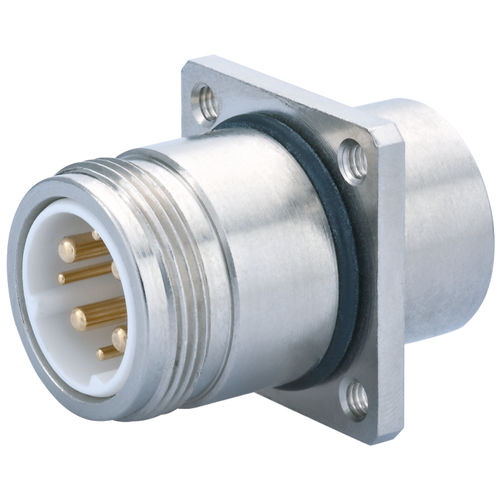

外螺纹插入侧 - M16 x 0,75
法兰盘 - 20 x 20 mm
孔径 - 4 x M2,5 mm
孔距 - 15毫米
外壳类型 - 面板 - 直角
安装类型 法兰,后墙
锁定方式 - 螺钉连接,卡入式
外壳材料 - 铝合金,铜锌合金,锌压铸
材料外壳表面 - 镍
材料密封/o环 - FKM (FPM),NBR
保护等级 - IP 67,IP 69 K
屏蔽 - 非屏蔽的
温度范围 -- 40°C至+125°C
扳手尺寸(SW) - 20毫米
面板孔 - Ø 16,2 + 0,1 mm
无接触插件的外壳
电气数据取决于触点插件
M16 触点
M16 插件
M16配件
