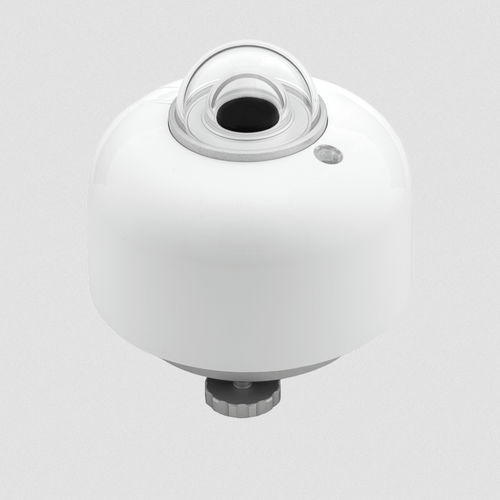

B级日射强度计 SR100-A1

模拟电压输出用于太阳能测试系统

概述
模拟 ISO 9060 光谱平坦 B 级日射计 SR100-A1，专为可靠测量半球太阳辐照而设计。该仪器提供毫伏级模拟输出用于辐照监测，内置 Pt100 用于机壳温度监测，适用于替换旧有毫伏输出传感器或需要极低功耗的场合。具备工业级浪涌抗扰能力，随附防护罩（DP01）。

主要特性

• 光谱平坦 B 级（ISO 9060:2018）
• 符合 IEC 61724-1 系统要求 B 级
• 模拟电压输出（mV 范围）用于辐照测量
• 标称灵敏度：10 × 10⁻⁶ V/(W/m²)
• 内置 Pt100 DIN A 级温度传感器（机壳温度）
• 浪涌抗扰：等级 2，试验等级 1 kV
• 包含防护罩（型号 DP01）
• 被动设计：极低功耗（无内部加热）
• 可选弹簧式调平（带/不带管座）

规格
被测量：半球太阳辐照
模拟输出：电压（mV 范围）
灵敏度（标称）：10 × 10⁻⁶ V/(W/m²)
ISO 9060:2018 分类：光谱平坦 B 级
合规：IEC 61724-1:2021 B 级系统
温度传感器：Pt100 DIN A 级（机壳）
零点漂移 a：< 5 W/m²
浪涌抗扰：等级 2，试验等级 1 kV
防护罩：包含（DP01）
可选电缆长度：3、5、10 或 20 m
调平：可选弹簧式调平，带/不带管座
输入量：机壳温度
温度响应（未校正）：< ±2 %（−10 至 +40 °C）
校准证书：包含（内容按 ISO/IEC 17025 第7.8.1.3节有所限制）
校准不确定度：< 1.8 %（k = 2）
校准可追溯性：可追溯至 WRR
单机测试：包含温度响应和方向响应报告（方向响应至 95°）
加热：无（无内部加热器，被动仪器）

应用与使用说明

• 光伏系统性能监测及气象观测——适用于需满足 IEC 61724-1 B 级监测要求的场所
• 替换旧型光谱平坦 B 级毫伏输出日射计（如 SR15-A1）
• 适用于要求最低功耗的场合（被动模拟传感器）
• 为工业户外安装而设计，注重电气和浪涌抗扰能力

技术特性

• 型号：SR100-A1
• 分类：ISO 9060:2018 光谱平坦 B 级
• 合规：IEC 61724-1:2021 B 级系统
• 标称灵敏度：10 × 10⁻⁶ V/(W/m²)
• 模拟输出：mV 范围电压
• 零点漂移 (a)：< 5 W/m²
• 温度传感器：内置 Pt100 DIN A 级（机壳）
• 温度响应：< ±2 %（−10 至 +40 °C）未校正
• 校准：含证书；不确定度 < 1.8 %（k=2）；可追溯至 WRR
• 方向响应：含单机报告（至 95°）
• 浪涌抗扰：等级 2，试验等级 1 kV
• 防护罩：包含（DP01）
• 可选电缆长度：3、5、10 或 20 m
• 调平：可选弹簧式调平（带/不带管座）
• 加热：无（被动仪器）
• 典型配件：安装件、调平支架和隔热盘
