Pt1000温度传感器 PVMT01RTD铂电阻自粘式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- Pt1000, RTD, 铂电阻
- 安装类型
- 自粘式
- 输出
- 4 线式
- 电气连接
- M12连接器, 4极
- 保护程度
- IP67
- 应用
- 表面温度测量, 用于太阳能面板
- 其他特性
- 紧凑型, 线缆, 高精度, 扁平, 柔性
- 温度
最少: -40 °C
(-40 °F)最多: 150 °C
(302 °F)- 探头直径
最少: 25 mm
(0.9843 in)最多: 25 mm
(0.9843 in)
产品介绍

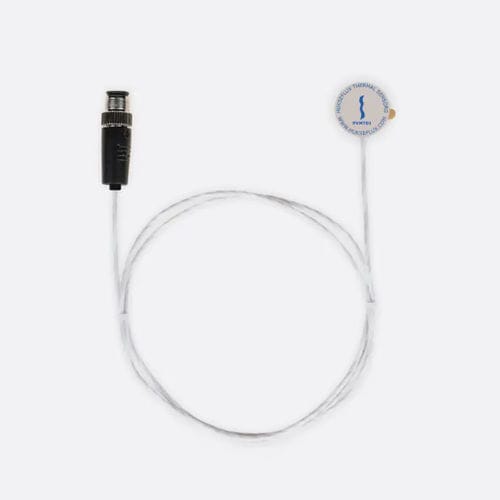

PVMT01 是一款高精度模块背面温度传感器，用于评估并校正光伏模块因温度产生的效率变化。
概述
主要特征与优点
安装与使用
技术规格
概述
- 用于测量光伏模块背面温度，以便进行性能监测与温度校正。
- 紧凑的阳极氧化铝圆盘外壳，内置 Pt1000 A 级铂电阻温度计。
- 以十个一包形式供货，配备 1 m 细柔性防候电缆和匹配连接器；电缆可由用户延长。
主要特征与优点
- 测量精度高，适用于 IEC 61724-1 A 级监测。
- 粘合剂与圆盘材料适合长期户外使用（IP67）。
- 圆盘面积小且电缆细，可最小化对双面组件的影响并允许在电池间布线。
- 柔性小直径电缆可减少对粘接点的机械应力。
- 随附安装配件：酒精擦拭巾、聚酯胶带和两枚太阳能边缘夹。
安装与使用
- 按 IEC 建议，将传感器安装于模块背面，靠近电池中心、接近组件中心位置。
- 粘贴前使用随附的 IPA 擦拭巾清洁面板表面以确保粘接质量。
- IEC 61724-1 指南：建议每个监测站使用 3 个传感器；视系统规模，每个光伏系统最低使用 6 个传感器。
- 典型应用：光伏系统长期性能监测、光伏勘测与研究中的模块温度测量。
技术规格
- 被测量：模块背面温度
- 传感器类型：Pt1000 铂电阻温度计（PRT），A 级
- 传感器连接：4 线制
- 传感器外壳：阳极氧化铝圆盘
- 圆盘直径：25 × 10⁻³ m（25 mm）
- 圆盘厚度：5.5 × 10⁻³ m（5.5 mm）
- 额定工作温度范围（传感器与电缆）：-40 °C 至 +150 °C
- 额定工作温度范围（连接器）：-40 °C 至 +80 °C
- 测量精度：± (0.15 + 0.002·T) °C
- 符合：IEC 61724-1: 2021，A 级
- 建议传感器数量（IEC 指南）：每个监测站建议 3 个；根据系统规模，光伏系统至少 6 个
- 防护等级：IP67
- 绝缘电阻：> 2 GΩ（1 kV，按 IEC 60060-1）
- 粘接材料：丙烯酸贴纸
- 粘接厚度：0.13 × 10⁻³ m（0.13 mm）
- 总传热系数：> 500 W/(m²·K)（符合 IEC 61724-1 要求）
- 电缆长度（标准）：1 m
- 电缆延长：用户可按需延长
- 电缆直径：2.5 × 10⁻³ m（2.5 mm）
- 连接器类型：4P 公头 M12-A；兼容对接：4P 或 5P 母头 M12-A
- 包装/随附物：按十个一包供货；每个传感器含酒精擦拭巾、两条聚酯胶带和两枚太阳能边缘夹
