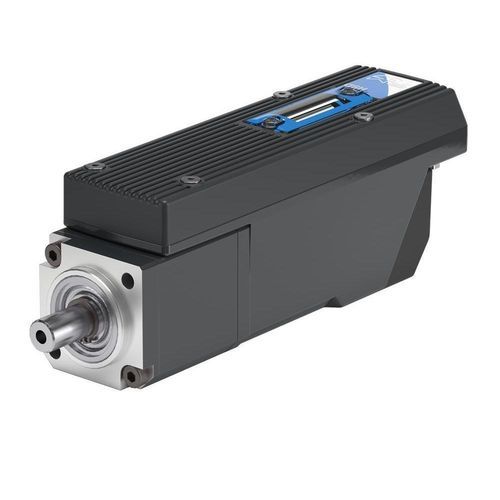

24伏伺服电机 SM137紧凑型工业CANopen
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 电压
- 24伏
- 构造
- 紧凑型
- 应用
- 工业
- 其他特性
- CANopen, EtherCAT
- 功率
100 W
(0.14 hp)- 扭矩
1.5 Nm, 2 Nm, 6.2 Nm
(1.106343 ft.lb, 1.475124 ft.lb, 4.572885 ft.lb)- 旋转速度
200 rpm, 625 rpm, 800 rpm
(1,256.6371 rad.min-1, 3,926.9908 rad.min-1, 5,026.5482 rad.min-1)
产品介绍
产品概述
SM137 是 HSD 设计制造的紧凑型智能电机，适用于工业加工和驱动集成应用。该系列在 40 x 60 mm 机身尺寸下提供多种转速与扭矩变体，并配备常用的总线接口以便与自动化系统集成。
适用材料
技术参数（变体）
型号 | SM137 - 100W | SM137 - 100W | SM137 - 100W
机身尺寸 [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
最高转速 [rpm] | 800 | 625 | 200
标称输出扭矩 S1 [Nm] | 1.5 | 2 | 6.2
功率 S1 [W] | 100 | 100 | 100
额定电压 [V] | 24 | 24 | 24
逻辑电压 [V] | 24 | 24 | 24
齿轮比 | 1:6.25 | 1:8 | 1:25
总线 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
刹车 | 无 | 无 | 无
重量 [kg] | 1 | 1 | 1
主要技术特性
SM137 是 HSD 设计制造的紧凑型智能电机，适用于工业加工和驱动集成应用。该系列在 40 x 60 mm 机身尺寸下提供多种转速与扭矩变体，并配备常用的总线接口以便与自动化系统集成。
适用材料
- 玻璃
- 木材
- 石材
- 复合材料
技术参数（变体）
型号 | SM137 - 100W | SM137 - 100W | SM137 - 100W
机身尺寸 [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
最高转速 [rpm] | 800 | 625 | 200
标称输出扭矩 S1 [Nm] | 1.5 | 2 | 6.2
功率 S1 [W] | 100 | 100 | 100
额定电压 [V] | 24 | 24 | 24
逻辑电压 [V] | 24 | 24 | 24
齿轮比 | 1:6.25 | 1:8 | 1:25
总线 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
刹车 | 无 | 无 | 无
重量 [kg] | 1 | 1 | 1
主要技术特性
- 型号：SM137
- 功率 S1：100 W
- 紧凑机身：40 x 60 mm（方形）
- 可选最高转速：800 / 625 / 200 rpm（视变体而定）
- 标称输出扭矩 S1：1.5 / 2 / 6.2 Nm（视变体而定）
- 额定与逻辑电压：24 V
- 可选齿轮比：1:6.25、1:8、1:25
- 总线接口：EtherCAT、CANopen、RS485，便于与 PLC 和运动控制器集成
- 刹车：未集成（可选择外部刹车方案）
- 参考重量：约 1 kg
