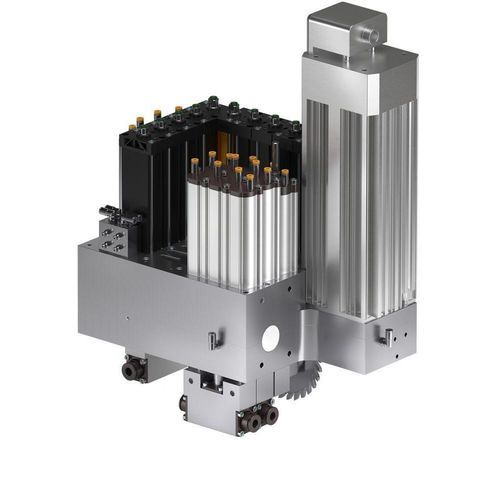

多轴镗刀头 BHZ

高速用于金属加工

产品概述
由 HSD Mechatronics 设计制造的 BHZ 模块化多主轴排钻头系列，可配置为垂直 (V)、水平 (H) 和锯片/刀片 (B) 主轴布置。适用于木材（页面标签：Wood）及金属等多种材料的钻孔与加工。

应用

• 金属的工业加工与钻孔
• 木工及面板钻孔（标注为 Wood）
• 适用于多种材料的一般用途多主轴钻孔作业

配件

• 10/12/16/18/22/26/28 位电磁阀组（BHC 系列 / BHZ 系列）

技术参数表
配置（V = 垂直主轴 / H = 水平 / B = 锯片）：4÷20 / 0÷9 / 0÷2
垂直主轴：最高转速 [RPM]：6000
垂直主轴：行程 [mm]：60 / 75
主轴间距 [mm]：32
垂直主轴：连接：Ø10
水平主轴：最高转速 [RPM]：6000
水平主轴：行程 [mm]：75
锯片：最高转速 [RPM]：7500
锯片：行程 [mm]：60
水冷：无
润滑：手动，可选自动化
电磁阀远程单元：可选
重量 [kg]：60

特点 / 技术规格

• 配置（V / H / B）：4÷20 / 0÷9 / 0÷2
• 垂直主轴最高转速：6000 RPM
• 垂直主轴行程：60 mm 或 75 mm
• 主轴间距：32 mm
• 垂直主轴连接：Ø10
• 水平主轴最高转速：6000 RPM
• 水平主轴行程：75 mm
• 锯片最高转速：7500 RPM
• 锯片行程：60 mm
• 水冷：无
• 润滑：手动，可选自动化
• 电磁阀远程单元：可选
• 重量：60 kg
