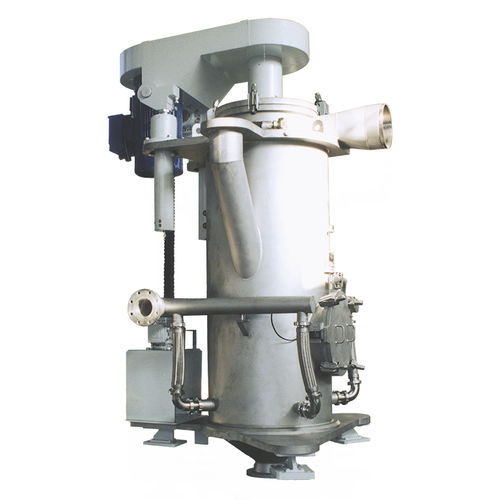

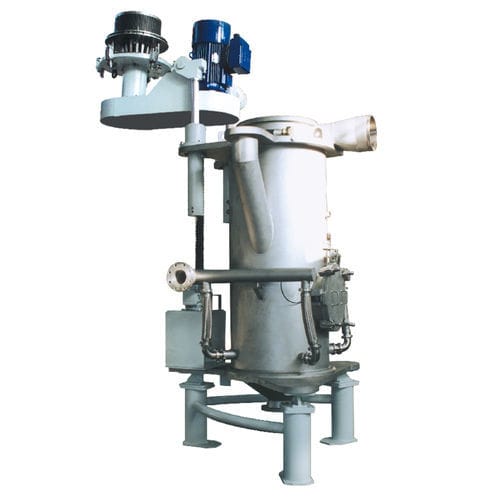

对向射流粉碎机 TFG

立式

TFG产品系列是AFG产品系列的一个工艺技术变体，适合墨粉、粉末涂料和颜料行业的特殊要求。 TFG为清洁提供了最佳的可达性，因此可以快速更换产品。 由于研磨室的底部是平的，在生产结束时，只有极少的未研磨的产品残留在机器里。 分级轮通过一个垂直排列的轴驱动。 在喷射研磨的情况下，人们利用了这样一个事实：当压缩气体从喷嘴流出时，它被加速到极高的速度。在膨胀过程中，压缩气体中以热的形式包含的能量被转换为动能。音速最初是出口速度的一个自然极限。 但通过使用拉瓦尔喷嘴，出口速度可以提高到音速以上。拉瓦尔喷嘴的特点是沙漏状，在最窄的横截面点即喷嘴喉部的下游变宽。喷嘴发散部分的长度与工作压力相适应。通常使用20°C和6巴超压的压缩空气作为研磨气体，并提供约500米/秒的喷嘴出口速度。 由于从流化床中吸入气体和产品，气体射流的速度在离开喷嘴后迅速下降。粉碎是空气喷射器中颗粒间碰撞的结果，也是核心区域，即对立喷射器相交点的结果。
