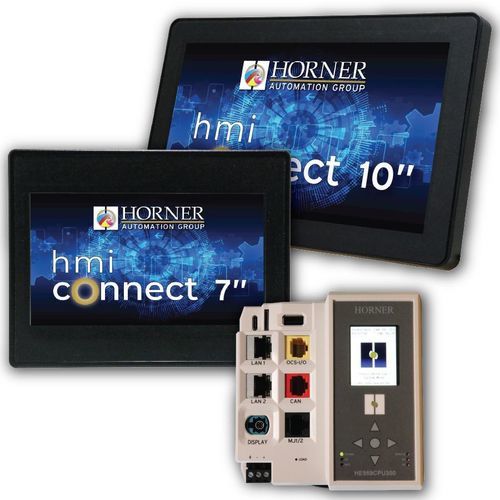

DIN导轨可编程控制器 CPU300

带有可扩展 I/O 卡以太网CANopen

概述
HE959CPU300 是一款 Canvas 类模块化控制器，适用于需要分离 HMI 的应用。该单元无内置 I/O，采用可插拔 OCS‑I/O 模块连接传感器/执行器，降低布线复杂度。HMI Connect 触摸屏（远程安装）提供高级图形功能，基本使用无需额外配置。

主要特性

• 导轨安装的模块化控制器，无内置 I/O，带本地 2.2" 配置显示（IP 地址、RUN/STOP 等）。
• 多核 System on Module (SOM)，提供 Canvas 类性能。
• 连接性：USB Type‑C、双 10/100 Mbps 以太网口，带集成交换功能。
• 通过 OCS‑I/O 进行本地扩展；兼容 HMI Connect 触摸屏（配件情况下最多支持 3 台相同的远程显示器）。

规格 - CPU300

• 控制器类别（处理器）：Canvas（双核）
• 逻辑内存与扫描速率：2 MB @ 0.02 ms/K
• 内置 I/O：无；本地 I/O 扩展：最多 8 个模块；网络 OCS‑I/O 扩展：最多 16 底座 × 8 模块
• 以太网：2 × 10/100 Mbps（集成交换）；USB Type‑C；RS‑232/RS‑485（共享 RJ45）；CAN：CsCAN、CANopen、SAE J1939
• 本地显示：2.2" 用于配置；支持远程 HMI Connect 触摸屏（配件支持最多 3 台）
• 外形：114.8 mm H × 74.3 mm W × 117.5 mm D；导轨安装
• 供电：10–30 VDC（1 A @ 24 V）；输入：12/24 VDC
• 工作环境：-10 °C 至 60 °C；湿度 5–95% 非冷凝；环境等级：控制器 IP20

规格 - HMI Connect

• 显示尺寸与分辨率：4" 480×272；7" 800×480；10" 1024×600；15" 1024×768；High‑Bright 7" 800×480；High‑Bright 10" 1280×800
• 显示技术：4/7/10/15" TFT 电阻式；High‑Bright 7"/10" IPS PCAP
• 亮度：标准 300–500 cd/m²，具体取决于尺寸；High‑Bright 型号可达 1000 nits


型号阵容

• HE959CPU300：OCS‑I/O 高级 CPU，无内置 I/O；带本地 2.2" 显示并支持远程 HMI Connect 显示
• HMI Connect 显示示例：HE959HMI-04（4"）、HE959HMI-07（7"）、HE959HMI-10（10"）、HE959HMI-15（15"）、HE959AP-07 / HE959AP-10（High‑Bright）


HMI Connect 配件

• HE-HMICBL-1M：1 m 电缆，适用于 HMI Connect 和 High‑Bright IP67 显示
• HE-HMICBL-3M：3 m 电缆，适用于 HMI Connect 和 High‑Bright IP67 显示
• HE-HMICBL-8M：8 m 电缆，适用于 HMI Connect 和 High‑Bright IP67 显示


技术特性

• 控制器类别：Canvas（双核）
• 逻辑内存与扫描：2 MB，0.02 ms/K
• 无内置 I/O；本地扩展最高 8 模块；网络扩展最高 16 底座 × 8 模块
• 以太网：2 × 10/100 Mbps（集成交换）；USB Type‑C；RS‑232/RS‑485；CAN（CsCAN、CANopen、SAE J1939）
• 本地 2.2" 配置显示；配件支持最多 3 台远程 HMI Connect 触摸屏
• 尺寸：114.8 × 74.3 × 117.5 mm；供电：10–30 VDC（1 A @ 24 V）
• 工作范围：-10 °C 至 60 °C；湿度 5–95% 非冷凝；控制器 IP20，显示按型号为 IP65/IP67
