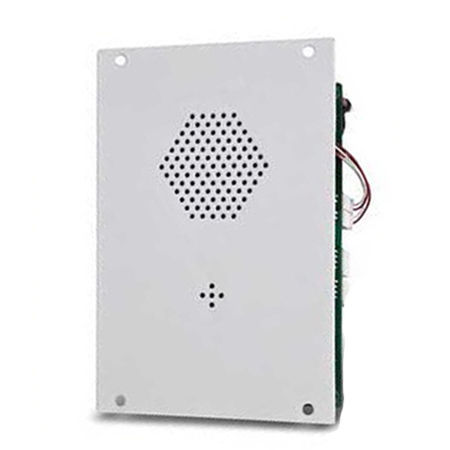

音频对讲机 KNSD-101

急救用于电梯密封

产品名称
电梯紧急电话 KNSD-101

基础信息
型号：KNSD-101
尺寸：210 x 150 x 60 mm
材质：SUS304 不锈钢
防护等级：IP55（产品），IP66（认证）
版本：VoIP（SIP）、模拟、无线

PDF 下载
KNSD-101 VOIP
KNSD-101 Analog

概述
KNSD-101 为安装在电梯轿厢内的紧急通话装置，提供可靠的免提语音通话，接入监控或值班室。支持多种信令方式，可与楼宇对讲和电梯监控系统集成，满足公共和商业场所的认证与环境要求。

主要产品特点

• SUS304 全不锈钢外壳，具有高防水防尘性能；产品为 IP55，认证参考达 IP66。
• 高耐久性，耐油、耐酸碱；符合 GJB-773 与 UL1332 要求。
• 免提通话，内置扬声器，无需听筒。
• 基于行业专用微控制器（ATMEL）的高集成主板。
• 外壳带接地装置并提供电磁屏蔽以提升 EMC 性能。
• 通话清晰，回声抑制良好，支持可配置通话时长限制。
• 支持总机热线、外线自动接起及 DTMF 拨号。
• 提供标准/SMART 模拟与 VoIP-SIP 选项；兼容大多数 PABX/PBX/PAX 系统。
• 通话距离约 80–100 cm。

主板（PCB）

• 内部采用处理良好的坚固 PCB，生产时所有连接器涂油处理。
• 铃声、线路输入、挂机开关连接采用稳固螺丝端子。
• 可选择 7 分钟超时以在挂机时释放线路。

VoIP over IP-SIP（版本）— 关键点

• 连接类型：外壳内封闭的 RJ45 插座。
• 电源：外部 5V DC。
• 呼叫建立协议：SIP（Session Initiation Protocol）。
• 配置：DHCP 或静态 IP 地址配置。

认证
EMC：EN50121（轨道/铁路应用）/ EN55022（发射）/ EN55024（抗扰度）；防护等级：GB4208-93 IP66；FCC；ITU-T K21 建议。

包装规格
单件尺寸：250 x 150 x 50 mm，净重：1.2 kg
内箱：1 件，325 x 235 x 75 mm，净重：1.4 kg
外箱：10 件，566 x 445 x 420 mm，净重：15.3 kg

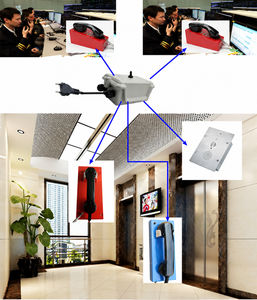

系统
可与对讲/应急通信系统集成，将电梯内来电路由至监控/值班室。提供轿厢内免提紧急语音通话，并支持系统级的监控与呼叫处理功能。

应用
适用于需要可靠紧急通信的电梯轿厢安装。适配商业与住宅楼宇、轨道/地铁站及其他需要认证电梯紧急电话的公共或私人场所。

详细图片
多视图展示：主视图、设计细节、对讲系统集成与典型安装位置图片。

技术规格

• 型号：KNSD-101
• 材质：SUS304 不锈钢
• 尺寸：210 x 150 x 60 mm
• 防护等级：IP55（产品），IP66（认证）
• 主板：ATMEL 行业专用微控制器
• 免提扬声器输出：内置 0.5 W
• VoIP 连接：封闭 RJ45 插座
• VoIP 电源：外部 5V DC
• 呼叫协议：SIP
• IP 配置：DHCP 或 STATIC IP
• DTMF 支持：标准频率
• 工作温度：-30°C 至 60°C
• 相对湿度：10%–95%
• 大气压：86–106 kPa
• 环境噪声：≤80 dB
• 可选 7 分钟超时
• 兼容性：大多数 PABX/PBX/PAX 系统
• 包装尺寸与净重如上所示
