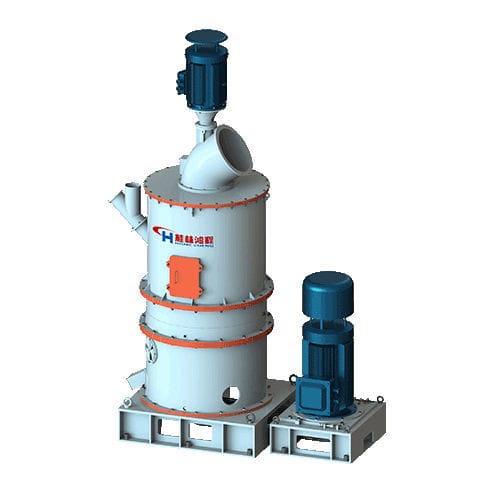

沥青磨碎机 HCF

冲击立式超薄

HCF系列冲击磨粉机是我司自主研发的高效多用途超细粉碎设备，集磨粉、双分级为一体，主要采用冲击式粉碎机制和结构，减少原料的过破碎，同时利用两套分级选粉装置，使成品粒径范围得以恰当控制，满足窄分布粉体产品生产需求。具有粒度分布窄、产量高、能耗低、磨耗小、收率高、功能全等技术优势。 可应用于生焦、煅后焦、针状焦、沥青焦等负极材料磨粉生产，也可应用于碳酸钙、石膏、滑石、重晶石等非金属矿超细化加工，以及比重轻的物料的再粉碎超细化加工。 可根据需要灵活设置一分、二分、一分二分收集组合系统，满足多种应用场合需求。 2 采用主机内排渣结构，避免杂质磨内堆积影响运行平稳，并提高磨机清理效率。 3 通过分级控制粉体粒径两端的含量调控，使成品粒径范围得以恰当控制，满足窄分布粉体生产需求。 4 易损件采用碳化钨耐磨材料，主机内衬采用高铬合金材料，磨耗低，寿命长，物料污染小。 5 整个系统负压运行，高效环保，自动化程度高，稳定可靠，成品收率高。 设备构造及原理 破碎成小于10mm的物料经气送装置传输入原料仓，经螺旋给料机送入主机腔进行磨粉，主电机通过皮带机构带动主机主轴转动，主轴上端固定转盘组件，随主轴同步高速旋转。物料被转子的锤头打散，撒向定子四周，随后在转子的高速旋转和空气涡流的共同作用下，发生相互碰撞、剪切、研磨，实现超细粉碎。由于鼓风机负压作用，气流由下往上升，物料被气流带起，合格的粉体由分级机顶部出粉口带出，较大颗粒由于重力作用，回到主机内部重新粉碎。合格的粉体随重力在旋风收集器下端出料，即为初成品。初成品在过渡仓螺旋输送下随气流上升进入筛分机，在筛分机转子叶片的作用下，较粗粉落回选粉下壳组件，从锥壳出料，较细的粉则随气流通过筛分机，在脉冲收尘器中收集。净化后的气流经脉冲除尘器侧面的管道流入鼓风机，整机系统内气流均在负压下流动，室内卫生条件较好。
