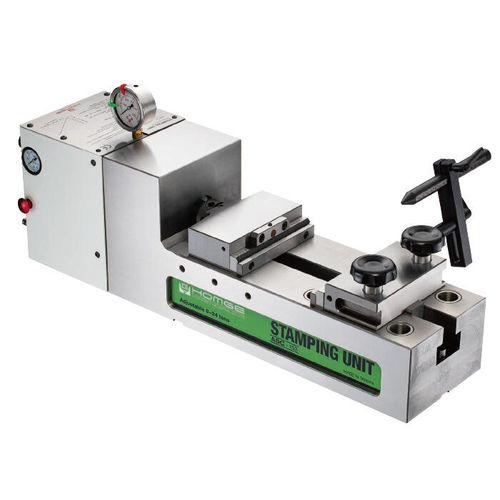

5轴冲压设备 ASC-153

金属

產品概述
用于將工件夾持於5軸虎鉗時的機外預處理預壓單元。於工件上形成預刻的form-fit齒形，以實現可靠夾持、提升五軸加工的穩定性與可重複性。

優勢 / 重點

• 機外準備可縮短裝夾時間，免去機內試切，實現更快的換治具和穩定的生產節奏。
• form-fit齒形提供工件與虎鉗之間精確且可重複的位置定位。
• 在較低夾緊壓力下仍能達成高抓持力，保護薄壁與外觀件並改善工藝穩定性。

特性

• 機外預處理 — 齒形於機外形成；上機即可加工，減少前置調整時間。
• 尺寸穩定性 — form-fit定位可在長批量下抵抗振動與位移。
• 高抓持、低壓力 — form-fit齒形在降低夾緊壓力下仍提供強勁夾持。
• 壓力可調 — 內建調節器，可依材料與接觸面微調預壓壓力。
• 規格範圍 — 適用材料 ≤35 HRC；工件尺寸 5–185 mm；最大夾持力 24 t；預壓力/壓印力 0–24000 kg。
• 生態系統整合 — 相容於 HOMGE 系列 5 軸虎鉗及零點定位板。

規格
單位: mm
型號 | A | B | C | D | E | F | G | H | I | J | K | Stamping Force | Safety Range | 重量 (kg)
ASC-153 | 220 | 155.5 | 112.5 | 706 | 741 | 175 | 90 | 15 | 10 | 185.5 | 152.5 | 0-24000 kg | 10 mm | 103

技術規格

• 型號：ASC-153
• 尺寸單位：mm
• A：220 mm
• B：155.5 mm
• C：112.5 mm
• D：706 mm
• E：741 mm
• F：175 mm
• G：90 mm
• H：15 mm
• I：10 mm
• J：185.5 mm
• K：152.5 mm
• 齒形預壓力/壓印力：0–24000 kg
• 安全夾持距離：10 mm
• 重量：103 kg
• 材料硬度適用範圍：≤35 HRC
• 工件尺寸範圍：5–185 mm
• 內建調節器可調預壓壓力
• 設計可與 HOMGE 5 軸虎鉗及零點定位板整合
