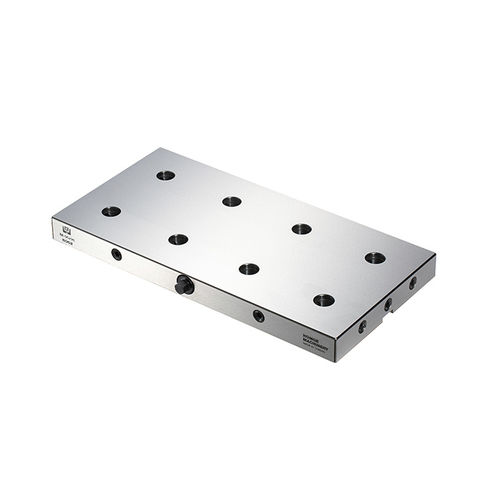

精准夹板 M-52x52(7062G) | M-96x96(8062G)钢用于零点定心夹紧系统
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 精准
- 材料
- 钢
- 其他特性
- 用于零点定心夹紧系统
产品介绍
簡介
主要特點
規格表
產品圖示
附件與文件
- 適用於一次加工安裝多台五軸虎鉗的配置。
- 亦可安裝於客戶自有治具或 tombstone，作為多夾具 / 零點定位解決方案。
主要特點
- 模組化設計：可快速組裝與重配置，以配合不同生產需求。
- 兼容三軸、四軸及五軸機台與分度盤，適用於多種加工場景。
- 高精度定位，確保工件夾緊準確。
- 直接夾緊工件：簡化治具準備，縮短準備時間，提高加工效率。
- 操作與維護簡便。
規格表
- 型號：M-52x52(7062G)、M-96x96(8062G)
- 單位：mm
- M-52x52(7062G) — 長×寬×高：208×104×30 mm；Pull Studs：M-52x52PS；安裝孔：186×82；重量：4.6 kg
- M-96x96(8062G) — 長×寬×高：384×192×30 mm；Pull Studs：M-96x96PS；安裝孔：-；重量：14 kg
產品圖示
- 提供顯示雙座配置的長方形多板網格板圖像，以及典型機床安裝示例。
附件與文件
- 技術說明書與產品PDF可依需求提供下載或索取。
