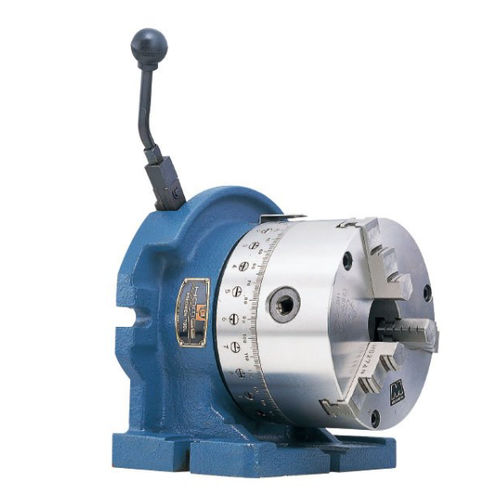

机床分装机 HSD-7

用于机器

產品概述
適用於銑床、鑽床及開槽機等之分度作業之緊湊型分割器。直接分割數: 2、3、4、6、8、12、24。

主要特色

• 滿足加工所需的高精度分度
• 搖桿一動作操作，可快速完成段分度
• 手動操作、節能

選購配件

• 7" 三爪卡盤

重要
於重複作業時，每次分度後請務必將搖桿回復至起始（夾緊）位置，然後再進行下一次分度。

操作

• 使用螺絲起子將選擇銷（Selector Pin）轉半圈以設定所需分割。
• 順時針推動搖桿，解除夾緊並使工作台轉至下一選定分割位置。
• 柱塞（plunger）在選定位置停止工作台的旋轉。
• 在開始加工前，將搖桿復位至原位以夾緊工作台。

快速設定分割位置
僅需使用螺絲起子將選擇銷轉半圈，即可快速設定分割位置。

一動作定位
搖桿設計可實現單手分度：解除→分度→復位（夾緊）。

注意事項

• 分割器必須穩固安裝於機台工作台後，方可操作搖桿。
• 每次動作後請務必將搖桿回復至夾緊位置以避免卡住。
• 若因誤操作導致搖桿卡住，請將選擇銷調至通過位置以釋放搖桿，切勿強行操作。
• 確認柱塞已停止工作台轉動且搖桿已夾緊後，方可開始加工。

規格表

• 型號: HSD-7
• 材質: 延性鑄鐵 (FCD 55)
• 單位: mm / in
• 直接分割數: 2, 3, 4, 6, 8, 12, 24
• C: 138 mm (5 7/16 in)
• D1: 192 mm (7 9/16 in)
• E1: 230 mm (9 1/16 in)
• E2: 80 mm (3 5/32 in)
• L1: 260 mm (10 1/4 in)
• L2: 160 mm (6 1/4 in)
• L3: 273 mm (10 3/4 in)
• L4: 132 mm (5 13/64 in)
• 內徑 d2: 56 mm (2 1/4 in)
• 允許負載: 50 kg
• 重量: 32 kg
