钻床夹钳 ECMC series

用于铣床磨床用用于五轴机床

产品概述

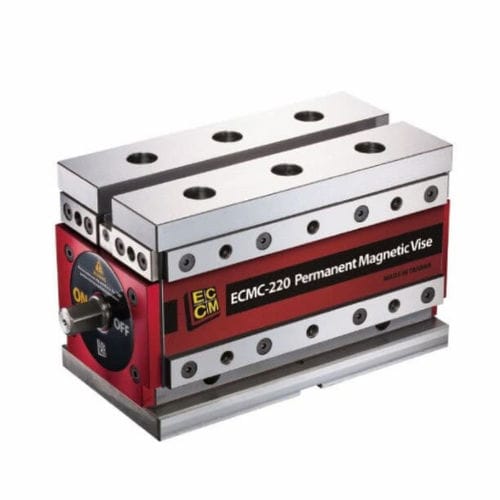

• 永久磁力虎鉗，专为磁性材料加工设计。支持快速工件装夹与可靠的磁性夹持，适用于精密加工，包括五面加工及自动化的高密度夹具配置。

特点

• 适用于铣削、磨削、车削、钻孔及集成自动化环境。
• 针对重型铣床和高精度CNC加工中心上的中大型工件进行优化。
• 模块化配置：可在机床工作台或立式治具（tombstone）上排列多个虎鉗，形成定制的高密度夹持方案。

优势

• 快速装夹并支持五面加工，提升多面加工效率。
• 兼容多种磁性软爪、磁极加高件及附件，实现灵活配置。
• 多型号可选，满足不同的夹持力与最小工件厚度要求。

标准配件

• 2 x 擋板
• 4 x 壓板
• 1 x 把手
• 2 x 定位鍵

技術圖與應用圖片
技術圖、應用範例與配件示意可於產品頁面參考。

規格表（單位：mm）
Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | 夾持磁力 | 最小工件厚度 | 重量 (kg)
ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf±5% | 40 | 70
ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf±5% | 30 | 39
ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf±5% | 20 | 20
ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M8 | 92 | 38 | M8 | 760kgf±5% | 15 | 10

技術特性 / 規格重點

• 系列：ECMC（ECMC-380、ECMC-220、ECMC-130、ECMC-75）。
• 夾持磁力（典型值）：ECMC-380 = 3300 kgf ±5%；ECMC-220 = 2100 kgf ±5%；ECMC-130 = 1200 kgf ±5%；ECMC-75 = 760 kgf ±5%。
• 最小工件厚度（mm）：ECMC-380 = 40；ECMC-220 = 30；ECMC-130 = 20；ECMC-75 = 15。
• 重量（kg）：ECMC-380 = 70；ECMC-220 = 39；ECMC-130 = 20；ECMC-75 = 10。
• 适用加工：铣削、磨削、车削、钻孔及自动化集成。
• 包含配件：2 x 擋板、4 x 壓板、1 x 把手、2 x 定位鍵。
