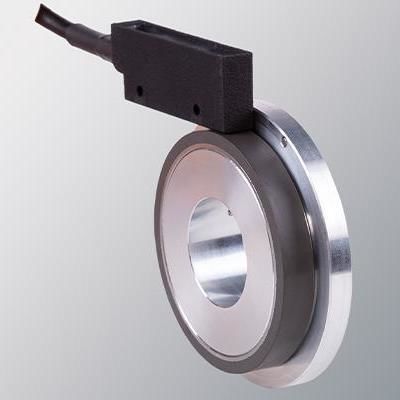

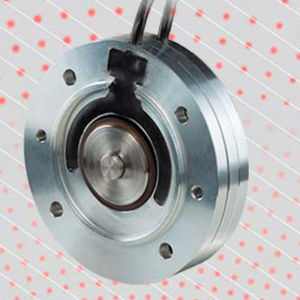

增量旋转编码器 MSF-INC

磁性14位数字输出式

概述

• 分辨率高达16384脉冲/转
• 非接触测量系统
• 易于安装
• 结构紧凑
• 适用于可能存在不利环境条件的应用（振动、湿度、灰尘等）

机械规格
材料：外壳：PC
磁体支撑：铝合金
磁体：钐塑料粘结
外壳固定：2个孔
电机轴径向跳动：0.05 mm
最高转速：6000 rpm
工作距离：见“Sensor alignment tolerances”图纸
紧固扭矩：1.5 Nm（M4 Magnetic wheel CRI）
根据 DIN EN 60529 对防尘和防溅的防护：IP67
重量约：0.15 Kg
工作温度范围：-25°C 至 +85°C
振动：符合 DIN EN 60068-2-6：100 m/s²（10Hz–2000Hz）
冲击：符合 DIN EN 60068-2-27：1000 m/s²（6 ms）
径向连接：2 m 电缆或工业连接器（可按订购提供其他长度）；不含母头连接器


输出信号
输出电路：Push-Pull Differential（TTL 兼容（*））
电子输出电压：5…30 VDC
“高”信号电平：> VCC – 3 VDC
“低”信号电平：< 2.5 VDC
功耗：负载时 < 120 mA @ 30 V
频率：≤ 100 kHz
每通道最大负载能力：40 mA
短路保护：是
极性反接保护：是
通道相位：视轴而论，轴顺时针旋转时通道A相对于通道B领先90°（电气）。(*) 若编码器供电为5 VDC，则提供 TTL/RS422。


技术规格

• 系列：MSF-INC 系列
• 品牌：Hohner Automation
• 示例 SKU：MSF-INC-512-32-112
• 分辨率：高达16384脉冲/转
• 测量原理：非接触磁性测量系统
• 防护等级：IP67
• 供电/电子输出电压范围：5…30 VDC
• 最高转速：6000 rpm
• 工作温度：-25°C 至 +85°C
• 重量：约0.15 Kg
• 径向跳动公差：0.05 mm
• 振动/冲击等级：振动 100 m/s²（10Hz–2000Hz），冲击 1000 m/s²（6 ms）
• 连接：径向 2 m 电缆或工业连接器（不含母头连接器）
• 紧固扭矩：1.5 Nm（M4 Magnetic wheel CRI）
• 适用类别：无轴承/套件；增量编码器；增量空心轴；磁性增量；磁性编码器；新品
